(08-91) - CYLINDER ASSY, BUCKET - OFFSET BOOM

Запчасти Case CX75SR (08-91) - CYLINDER ASSY, BUCKET - OFFSET BOOM (08) - HYDRAULICS

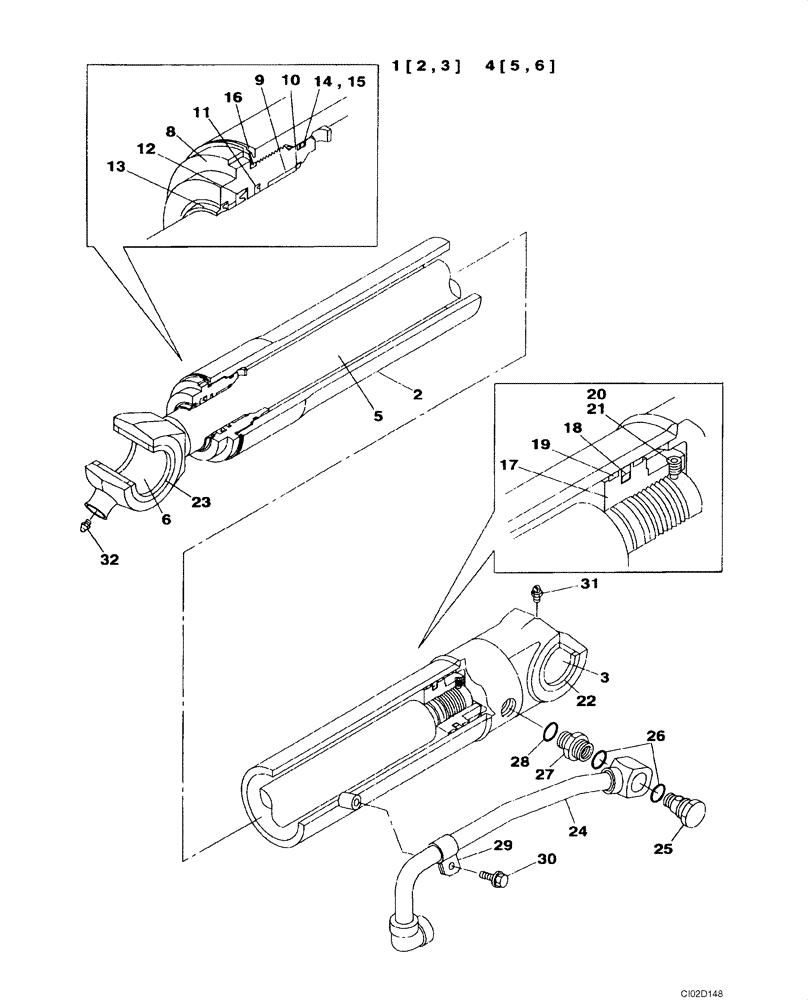

Схема запчастей Case CX75SR - (08-91) - CYLINDER ASSY, BUCKET - OFFSET BOOM (08) - HYDRAULICS
6
32
22
29
18
10
19
31
2
25
3
28
26
16
17
24
21
5
14
12
23
13
30
15
27
8
9
20
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2441

BUCKET CYLINDER

Bucket; Incl. 1 - 32

1шт.

1

LR00917

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

166833A1

BUSHING

1шт.

4

LB00812

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

166834A1

BUSHING

1шт.

8

LU00147

CYLINDER END CAP

1шт.

9

LB00717

BACK-UP RING

1шт.

10

166883A1

RING, SNAP

RING SNAP

1шт.

11

LE00938

SEALING RING

SEALRING Replaces LE00398

1шт.

12

166789A1

SEALING RING

1шт.

13

LAU0195

SEAL

1шт.

14

154689A1

O-RING

1шт.

15

LE00939

BACK-UP RING

1шт.

16

154695A1

O-RING

1шт.

17

LJ00891

JACK PISTON

1шт.

18

166819A1

SEALING RING

SEALRING

1шт.

19

LE00940

GUIDE RING

2шт.

20

156222A1

SCREW

1шт.

21

155976A1

BALL

1шт.

22

166466A1

SEAL

2шт.

23

166467A1

SEAL

2шт.

24

LR00919

PIPE

1шт.

25

LK00348

PLUG

1шт.

26

154515A1

O-RING

2шт.

27

LK00350

FITTING

1шт.

28

154503A1

O-RING

1шт.

29

LS00179

BRACKET

1шт.

30

LA00789

BOLT,Spcl

1шт.

31

153912A1

LUBE NIPPLE,90 Degree, 1/8"-27 NPT x 21.5mm lg

1шт.

32

153630A1

LUBE NIPPLE

1шт.

LZ00473

SEAL KIT

Incl. 11 - 16, 18, 19

1шт.
