(08-89) - CYLINDER ASSY, OFFSET ARM - MODELS WITH LOAD HOLD

Запчасти Case CX75SR (08-89) - CYLINDER ASSY, OFFSET ARM - MODELS WITH LOAD HOLD (08) - HYDRAULICS

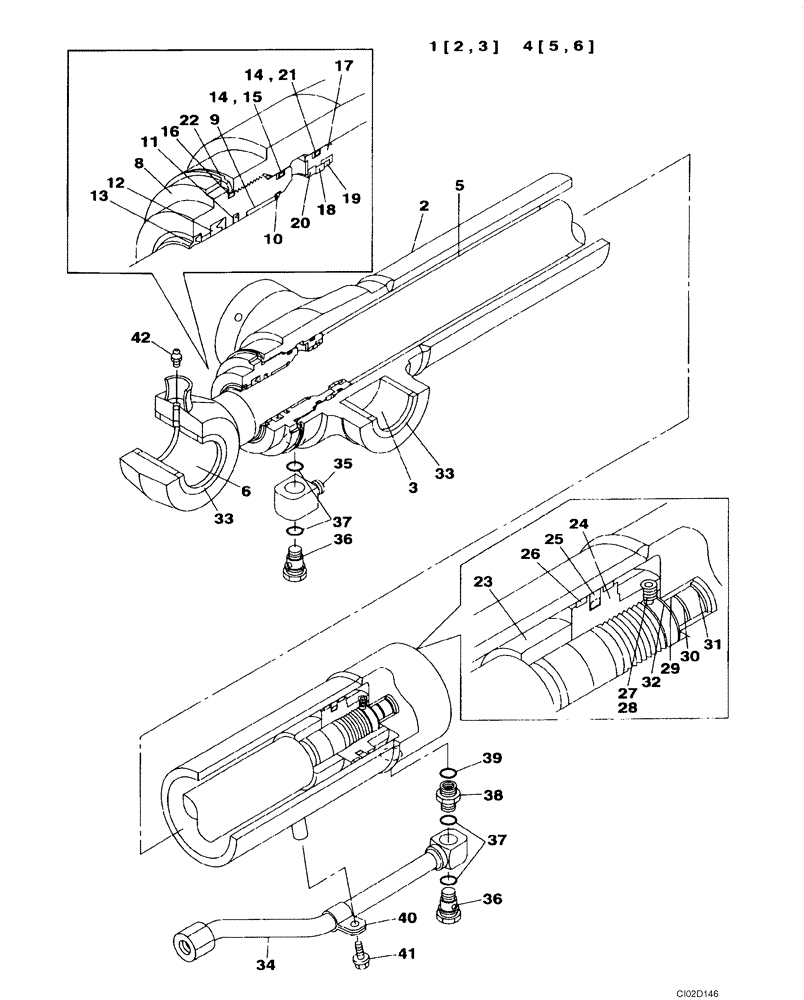

Схема запчастей Case CX75SR - (08-89) - CYLINDER ASSY, OFFSET ARM - MODELS WITH LOAD HOLD (08) - HYDRAULICS
8
14
36
15
17
33
11
35
31
37
37
28
34
29
10
20
4 (5,6)
13
16
38
33
3
32
24
9
23
18
19
26
30
36
12
27
25
40
5
2
1 (2,3)
39
6
21
41
42
22
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAV2439

HYDRAULIC CYLINDER

Offset Arm; Incl. 1 - 42

1шт.

1

LR00910

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

3

LKU0161

BUSHING

2шт.

4

LB00810

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod, Piston

1шт.

6

LB00691

BUSHING

1шт.

8

LU00140

CYLINDER END CAP

1шт.

9

LB00712

BACK-UP RING

1шт.

10

166882A1

RING, SNAP

RING SNAP

1шт.

11

LE00925

STOP LOCK

1шт.

12

166788A1

RING

1шт.

13

168232A1

WIPER SEAL

1шт.

14

154705A1

O-RING

2шт.

15

LE00926

BACK-UP RING

1шт.

16

154711A1

O-RING

1шт.

17

LS00178

HOLDER

1шт.

18

LE00927

SEAL

1шт.

19

LH00296

SPACER

1шт.

20

LH00297

COLLAR

1шт.

21

160810A1

BACK-UP RING

1шт.

22

LUU0089

LOCK WASHER

1шт.

23

LE00928

BACK-UP RING

1шт.

24

LJ00888

JACK PISTON

1шт.

25

160825A1

SEALING RING

SEALRING

1шт.

26

LE00736

RING

2шт.

27

156222A1

SCREW

1шт.

28

155976A1

BALL

1шт.

29

166795A1

RING

1шт.

30

LE00929

SEAL

1шт.

31

166887A1

STOP

2шт.

32

166888A1

RING, SNAP

RING SNAP

1шт.

33

155119A1

BACK-UP RING

4шт.

34

LR00912

PIPE

1шт.

35

LK00419

HYD CONNECTOR

Replaces LK00400

1шт.

36

LK00348

PLUG

2шт.

37

154515A1

O-RING

4шт.

38

LK00350

FITTING

1шт.

39

154503A1

O-RING

1шт.

40

LS00179

BRACKET

2шт.

41

LA00789

BOLT,Spcl

2шт.

42

153630A1

LUBE NIPPLE

Grease

1шт.

LZ00471

SEAL KIT

Incl. 11 - 16 , 21, 22, 25, 26, 30

1шт.
