(02-04) - EXHAUST SYSTEM - MUFFLER

Запчасти Case CX75SR (02-04) - EXHAUST SYSTEM - MUFFLER (02) - ENGINE

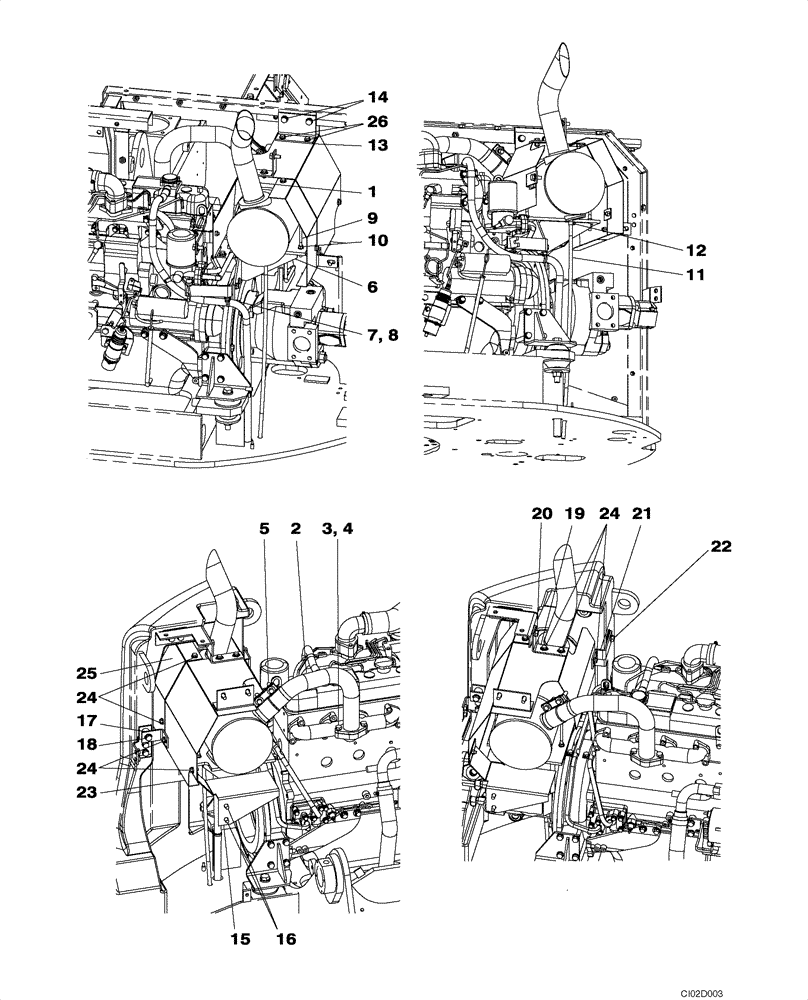

Схема запчастей Case CX75SR - (02-04) - EXHAUST SYSTEM - MUFFLER (02) - ENGINE
20
19
22
3, 4
24
13
1
2
21
15
7, 8
6
9
10
25
18
26
11
12
14
16
23
17
5
24
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

447578A1

MUFFLER

Spark Arresting

1шт.

2

KAH1355

EXHAUST SYSTEM PIPE

1шт.

3

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

4

892-11010

LOCK WASHER,M10

2шт.

5

KEH0326

CLAMP

1шт.

6

KAH1404

BRACKET

1шт.

7

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

3шт.

8

150409A1

WASHER

3шт.

9

167596A1

U-BOLT

BOLT "U"

2шт.

10

150469A1

FLANGE NUT

8шт.

11

157476A1

EXHAUST SYSTEM PIPE

1шт.

12

165952A1

MOUNTING CLIP

Replaces 151367A1

1шт.

13

KAH1388

BRACKET

1шт.

14

166052A1

BOLT

2шт.

15

KAH1403

BRACKET

1шт.

16

166351A1

BOLT,Sems, M10 x 20mm

2шт.

17

KAH1390

BRACKET

1шт.

18

166052A1

BOLT

1шт.

19

KAH1391

BRACKET

1шт.

20

166052A1

BOLT

1шт.

21

KAH1392

BRACKET

1шт.

22

166052A1

BOLT

1шт.

23

KAH1393

COVER

1шт.

24

166350A1

BOLT

7шт.

25

KAH1394

COVER

1шт.

26

166350A1

BOLT

2шт.
