(08-36) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD

Запчасти Case CX75SR (08-36) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD (08) - HYDRAULICS

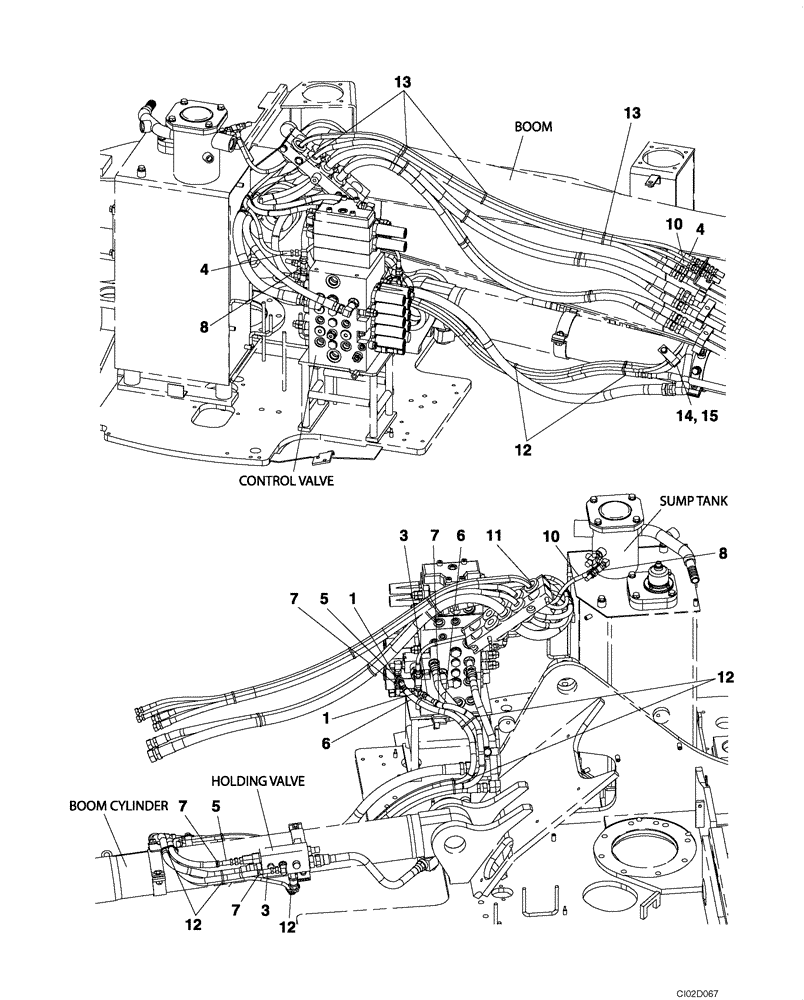

Схема запчастей Case CX75SR - (08-36) - PILOT CONTROL LINES - MODELS WITH LOAD HOLD (08) - HYDRAULICS
10
11
7
5
3
7
13
12
6
1
1
12
12
7
4
3
14, 15
7
12
4
10
8
8
13
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ2130

TEE

2шт.

3

167884A1

HYDRAULIC HOSE,6.30 mm ID x 1950.00 mm

1шт.

4

167884A1

HYDRAULIC HOSE,6.30 mm ID x 1950.00 mm

1шт.

5

KAJ4754

HYDRAULIC HOSE,6.35 mm ID x 1950.00 mm

1шт.

6

KBR0686

TUBE ASSY.

4шт.

7

KAP0883

BAND

4шт.

8

KHJ2130

TEE

2шт.

10

167888A1

HYDRAULIC HOSE,6.30 mm ID x 1850.00 mm

1шт.

11

KHJ2023

HOSE CLAMP

1шт.

12

150496A1

MOUNTING CLIP

1шт.

13

150498A1

MOUNTING CLIP

1шт.

14

KMJ1851

HOSE CLAMP

1шт.

15

166345A1

BOLT

1шт.
