(08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700 (08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

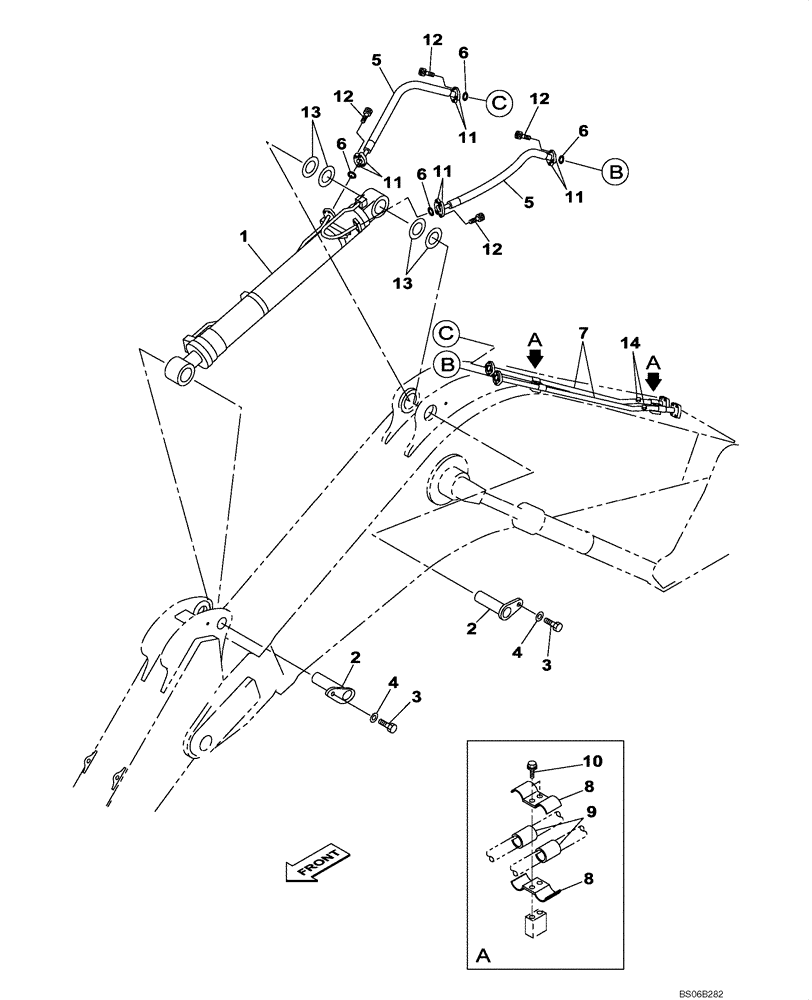

Схема запчастей Case CX700 - (08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
1
12
11
8
11
6
12
9
3
4
6
6
2
6
13
14
11
7
10
4
12
13
8
5
2
11
3
5
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0012

HYDRAULIC CYLINDER

Dipper; See Figure 08-302-00 01

1шт.

2

KWV0046

PIN

2шт.

3

102R020Y035R

BOLT

M20 x 35

2шт.

4

KWV0090

SPACER

2шт.

5

KWV0104

HYDRAULIC HOSE

1700 mm

2шт.

6

168211A1

O-RING

4шт.

7

KWV10150

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

8

KWV0088

CLAMP

6шт.

9

KWV11560

GROMMET

Replaces KWV0102

4шт.

10

165929A1

BOLT,Sems, M16

Replaces 166348A1

4шт.

11

KTJ0169

FLANGE

8шт.

12

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

M16 x 50

16шт.

13

KMV1518

SHIM,0.6mm Thk

1шт.

14

150824A1

PLUG

No Longer Used

2шт.
