(08-016-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700 (08-016-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

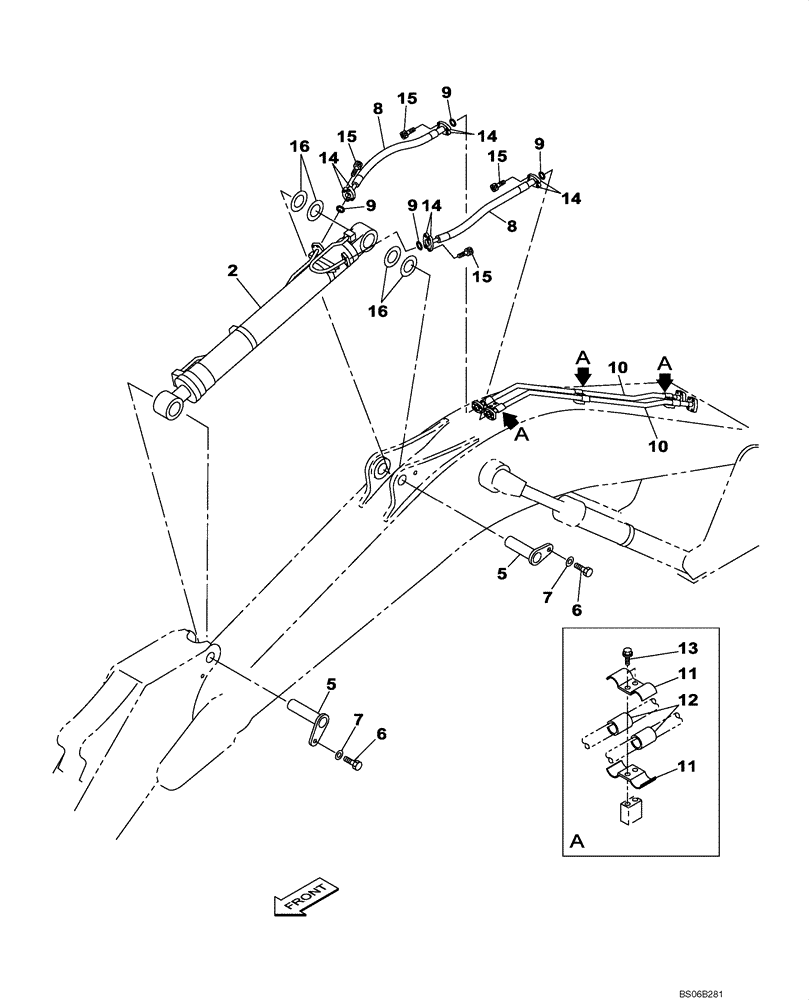

Схема запчастей Case CX700 - (08-016-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
11
16
15
6
13
16
10
9
9
5
10
5
7
14
9
7
2
14
15
8
15
8
12
15
6
9
11
14
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KWV0012

HYDRAULIC CYLINDER

Dipper; See Figure 08-302-00 01

1шт.

5

KWV0046

PIN

2шт.

6

102R020Y035R

BOLT

M20 x 35

2шт.

7

KWV0090

SPACER

2шт.

8

KWV0104

HYDRAULIC HOSE

1700 mm

2шт.

9

168211A1

O-RING

4шт.

10

KWV0057

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

11

KWV0088

CLAMP

6шт.

12

KWV11560

GROMMET

Replaces KWV0102

6шт.

13

165929A1

BOLT,Sems, M16

Replaces 166348A1

6шт.

14

KTJ0169

FLANGE

8шт.

15

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

M16 x 50

16шт.

16

KMV1518

SHIM,0.6mm Thk

1шт.
