(06-003-00[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE

Запчасти Case CX700 (06-003-00[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE (06) - POWER TRAIN

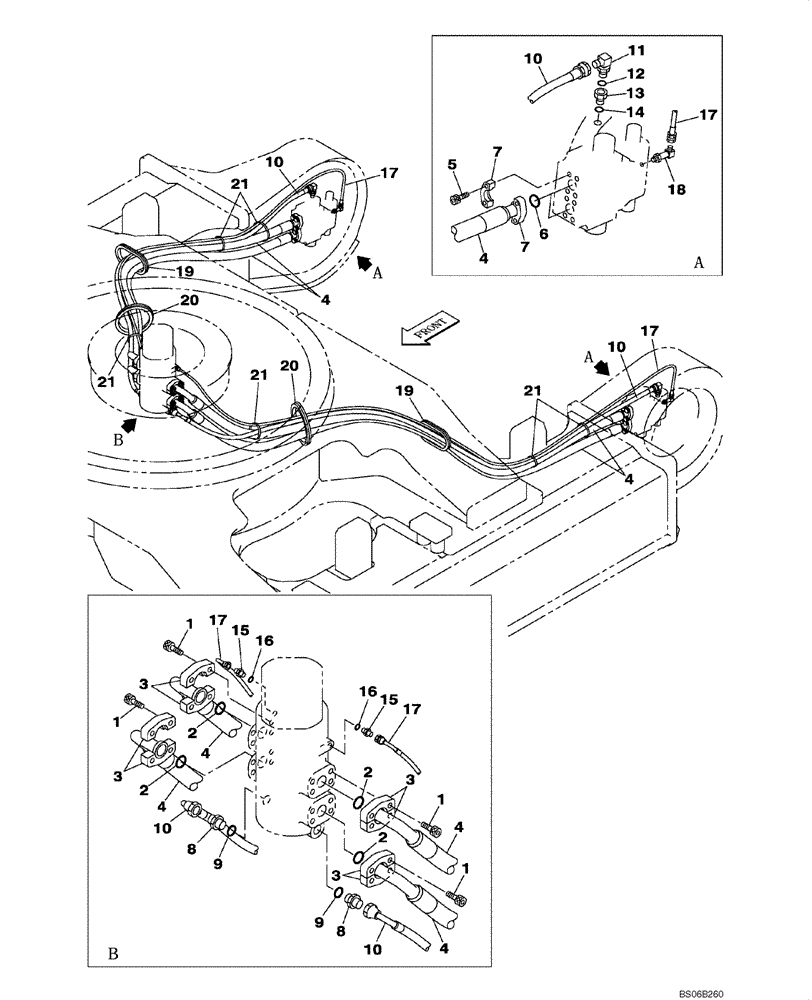

Схема запчастей Case CX700 - (06-003-00[01]) - HYDRAULIC CIRCUIT - UNDERCARRIAGE (06) - POWER TRAIN
12
10
21
9
10
7
3
17
21
20
1
4
6
9
8
5
7
21
4
4
3
17
10
15
10
8
3
19
20
2
1
2
17
18
1
2
1
2
4
4
14
3
16
16
4
15
17
21
11
13
17
10
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

M14 x 45

16шт.

2

164450A1

O-RING

4шт.

3

150124A1

FLANGE

8шт.

4

KWA10160

HYDRAULIC HOSE,31.80 mm ID x 2780.00 mm

4шт.

5

862-12040

HEX SOC SCREW,M12 x 40mm, Cl 12.9

16шт.

6

155211A1

O-RING

4шт.

7

150561A1

FLANGE

8шт.

8

151654A1

HYD CONNECTOR,3/4" NPT O-Ring x 3/4" NPT

Incl. 9

2шт.

9

154503A1

O-RING

2шт.

10

KWA0085

HYDRAULIC HOSE,15.90 mm ID x 2900.00 mm

2шт.

11

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 12

2шт.

12

154503A1

O-RING

2шт.

13

159198A1

ADAPTER

Incl. 14

2шт.

14

154503A1

O-RING

2шт.

15

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 16

6шт.

16

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

17

165397A1

HYDRAULIC HOSE

2шт.

18

KHJ1178

ELBOW

2шт.

19

151657A1

GROMMET

2шт.

20

KWA0087

GROMMET

2шт.

21

150071A1

MOUNTING CLIP

380 mm

6шт.
