(04-003-00[01]) - CHASSIS ELECTRICAL CIRCUIT

Запчасти Case CX700 (04-003-00[01]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

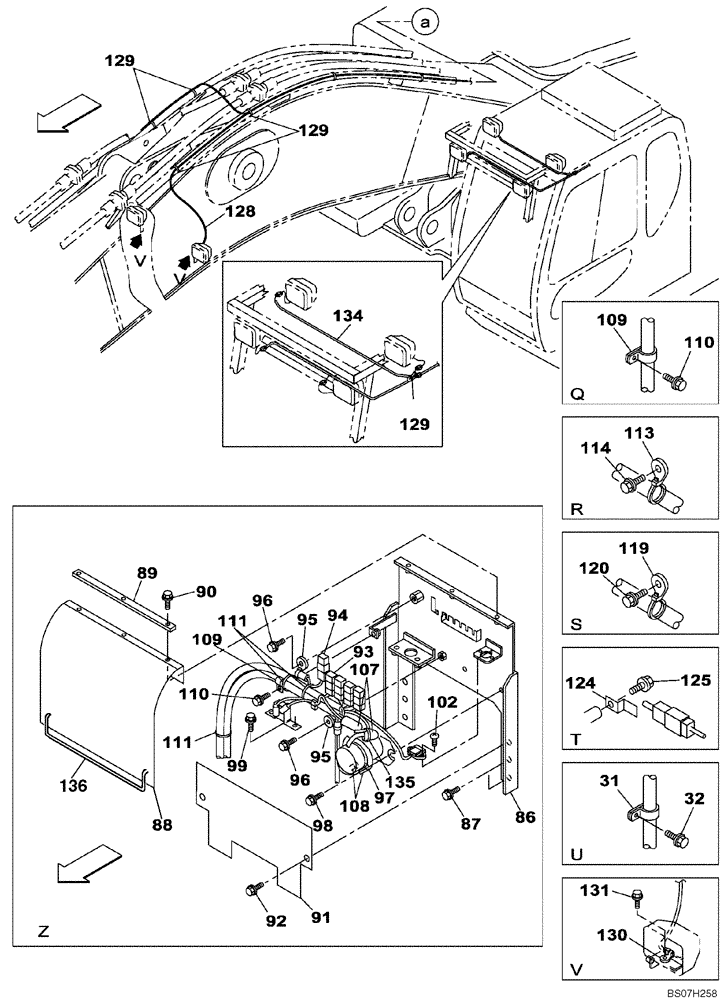

Схема запчастей Case CX700 - (04-003-00[01]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
86
107
90
98
108
94
95
129
92
109
131
136
134
32
87
129
129
109
110
96
88
110
120
89
102
97
128
124
114
95
135
113
119
96
130
99
111
31
125
111
91
93
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

31

162150A1

CLAMP

1шт.

32

167518A1

BOLT

M6 x 16

1шт.

86

KHR4313

BRACKET

1шт.

87

166352A1

BOLT

M12 x 30

4шт.

88

KHR17390

RUBBER PAD

Replaces KTR0521

1шт.

89

KMR0766

PLATE

1шт.

90

159602A1

BOLT,Sems, Hex, M6 x 16mm

M6 x16

3шт.

91

KHR4314

COVER

1шт.

92

166352A1

BOLT

M12 x 30

2шт.

93

KHR12950

FUSE

60A Battery Fuse

1шт.

94

159902A1

FUSE

65A fuse - starter

1шт.

95

KHR2584

CLAMP

2шт.

96

KHR2309

BOLT,Spcl

M8 x 30

2шт.

97

159897A1

RELAY

1шт.

98

KHR2309

BOLT,Spcl

M8 x 30

2шт.

99

167518A1

BOLT

M8 x 16

2шт.

102

145N005S016N

SCREW,Pan Hd, M5 x 16mm

M5 x 16

1шт.

107

162212A1

TERMINAL CONNECTOR

2шт.

108

159171A1

CAP

M4 x 2.0

2шт.

109

162150A1

CLAMP

2шт.

110

167518A1

BOLT

M8 x 16

2шт.

111

150496A1

MOUNTING CLIP

250 mm

3шт.

113

KHR2584

CLAMP

2шт.

114

KHJ1215

BOLT,Spcl

M8 x 25

2шт.

119

KHR2584

CLAMP

3шт.

120

KHJ1215

BOLT,Spcl

M8 x 25

3шт.

124

165405A1

CLIP

1шт.

125

156559A1

BOLT,High Strength, Hex, M6 x 12mm, W/ LW

M6 x 12

1шт.

128

KHR3731

HARNESS

1шт.

129

150496A1

MOUNTING CLIP

250 mm

1шт.

130

KHR2583

CLAMP

2шт.

131

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

M6 x 20

2шт.

134

KHR3732

HARNESS

1шт.

135

150496A1

MOUNTING CLIP

250 mm

2шт.

136

KHR17400

STAY

1шт.
