(03-042-01[01]) - FUEL SYSTEM

Запчасти Case CX700 (03-042-01[01]) - FUEL SYSTEM (03) - FUEL SYSTEM

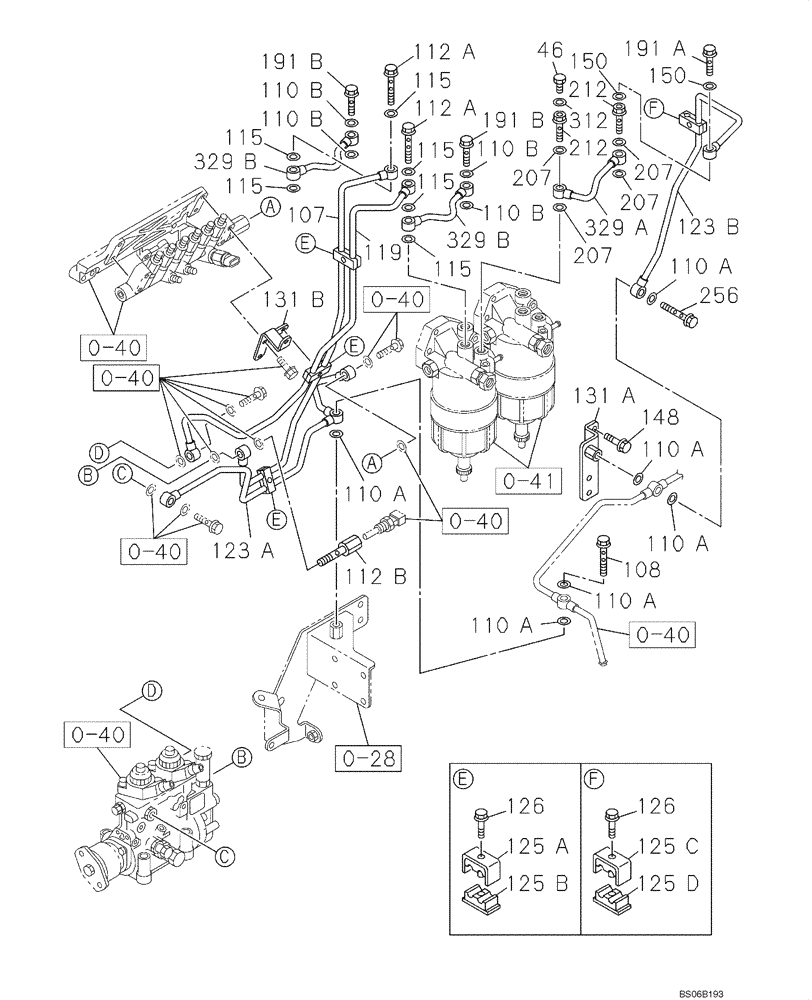

Схема запчастей Case CX700 - (03-042-01[01]) - FUEL SYSTEM (03) - FUEL SYSTEM
131a
115
212
115
212
110a
0-40
0-40
115
0-41
110a
110a
112a
115
191a
112b
125a
108
329b
191b
126
150
0-40
0-40
110b
150
131b
110b
125b
125d
0-40
191b
329b
110-a
115
115
0-28
312
256
110b
46
107
110b
0-40
119
207
126
207
112a
207
123-a
207
110a
125c
110a
329a
148
0-40
123b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-28

REF

INSTRUCTION

See Figure 02-028-01 01

1шт.

0-40

REF

INSTRUCTION

See Figure 03-040-01 01, 03-040-02 01

1шт.

0-41

REF

INSTRUCTION

See Figure 03-041-01 01

1шт.

46

355640A1

BOLT

1шт.

107

87386022

PIPE

1шт.

108

87386023

BOLT

M14 x 42

1шт.

110a

288565A1

GASKET

7шт.

110b

87384800

GASKET

4шт.

112a

87386024

BOLT

2шт.

112b

87386025

BOLT

1шт.

115

87384800

GASKET

6шт.

119

87386027

RETURN PIPE

1шт.

123a

87538326

PIPE

Replaces 87386028

1шт.

123b

87386029

RETURN PIPE

1шт.

125a

426437A1

MOUNTING CLIP

ID=10 & 10 L=25

3шт.

125b

426431A1

MOUNTING CLIP

3шт.

125c

87379780

CLIP

1шт.

125d

87379781

CLIP

1шт.

126

87531032

BOLT

M6 x 35; ; Replaces 87386030

4шт.

131a

87386031

BRACKET

1шт.

131b

87386032

BRACKET

1шт.

148

288993A1

FLANGE BOLT

M10 x 20

2шт.

150

289091A1

PACKING

2шт.

191a

426418A1

BOLT

M8 x 18

1шт.

191b

87379797

BOLT

M16 x 30

2шт.

207

288565A1

GASKET

4шт.

212

87386033

VALVE

2шт.

256

87386023

BOLT

M14 x 42

2шт.

312

289091A1

PACKING

1шт.

329a

87386034

PIPE

1шт.

329b

87386035

PIPE

2шт.
