(02-032-01[01]) - ENGINE WATER CIRCUIT

Запчасти Case CX700 (02-032-01[01]) - ENGINE WATER CIRCUIT (02) - ENGINE

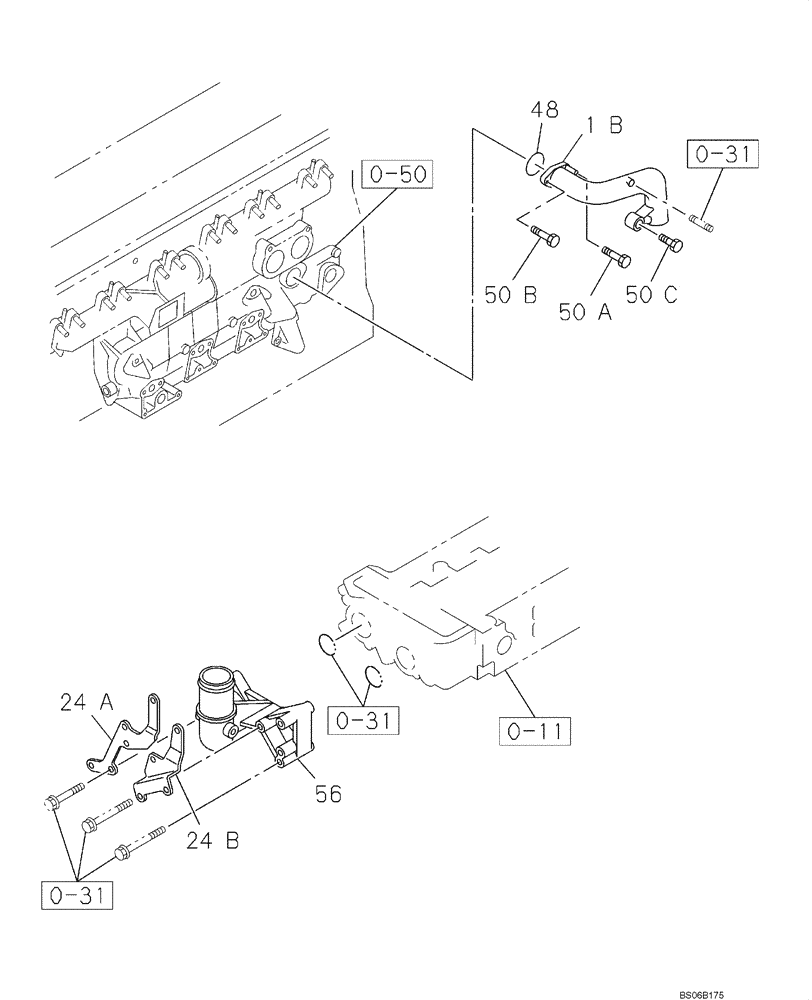

Схема запчастей Case CX700 - (02-032-01[01]) - ENGINE WATER CIRCUIT (02) - ENGINE
24a
56
0-31
50a
0-31
48
0-11
0-50
50c
1b
24b
0-31
50b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-11

REF

INSTRUCTION

See Figure 02-011-01 01, 02-011-02 01

1шт.

0-31

REF

INSTRUCTION

See Figure 02-031-01 01

1шт.

0-50

REF

INSTRUCTION

See Figure 02-050-01 01

1шт.

1b

87384804

PIPE

1шт.

24a

87384805

BRACKET

1шт.

24b

87384807

BRACKET

1шт.

48

426207A1

GASKET

1шт.

50a

437852A1

BOLT

M10 x 80

1шт.

50b

426208A1

BOLT

M10 x 30

1шт.

50c

87524695

BOLT

M14 x 25; Replaces 87384782

1шт.

56

87384809

PIPE

1шт.
