(05-001-00[01]) - UNDERCARRIAGE

Запчасти Case CX700 (05-001-00[01]) - UNDERCARRIAGE (11) - TRACKS/STEERING

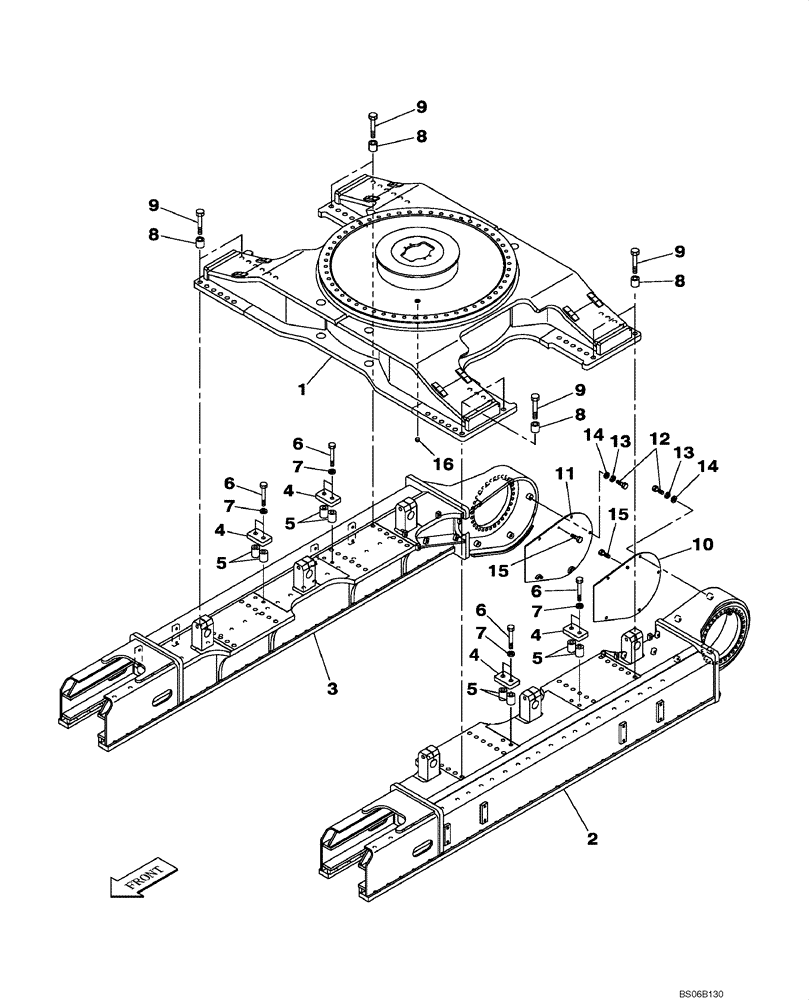

Схема запчастей Case CX700 - (05-001-00[01]) - UNDERCARRIAGE (11) - TRACKS/STEERING
8
9
5
4
7
10
13
2
7
5
14
11
12
5
15
9
4
7
6
6
9
15
8
16
9
6
7
8
14
6
4
3
5
8
1
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWA0003

FRAME

1шт.

2

KWA0006

FRAME

1шт.

3

KWA0007

FRAME

1шт.

4

KUA0123

PLATE

4шт.

5

KUA0126

SPACER

8шт.

6

102R030W190N

BOLT

M30 x 190

8шт.

7

157545A1

WASHER

W30

8шт.

8

KUA0124

SPACER

48шт.

9

102R036W180N

BOLT

M36 x 180

48шт.

10

KWA0014

PROTECTION PLATE

1шт.

11

KWA0015

PROTECTION PLATE

1шт.

12

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

10шт.

13

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

10шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W16

10шт.

15

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

16

157221A1

PLUG

1шт.
