(09-033-00[01]) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR

Запчасти Case CX700 (09-033-00[01]) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS/ATTACHMENTS

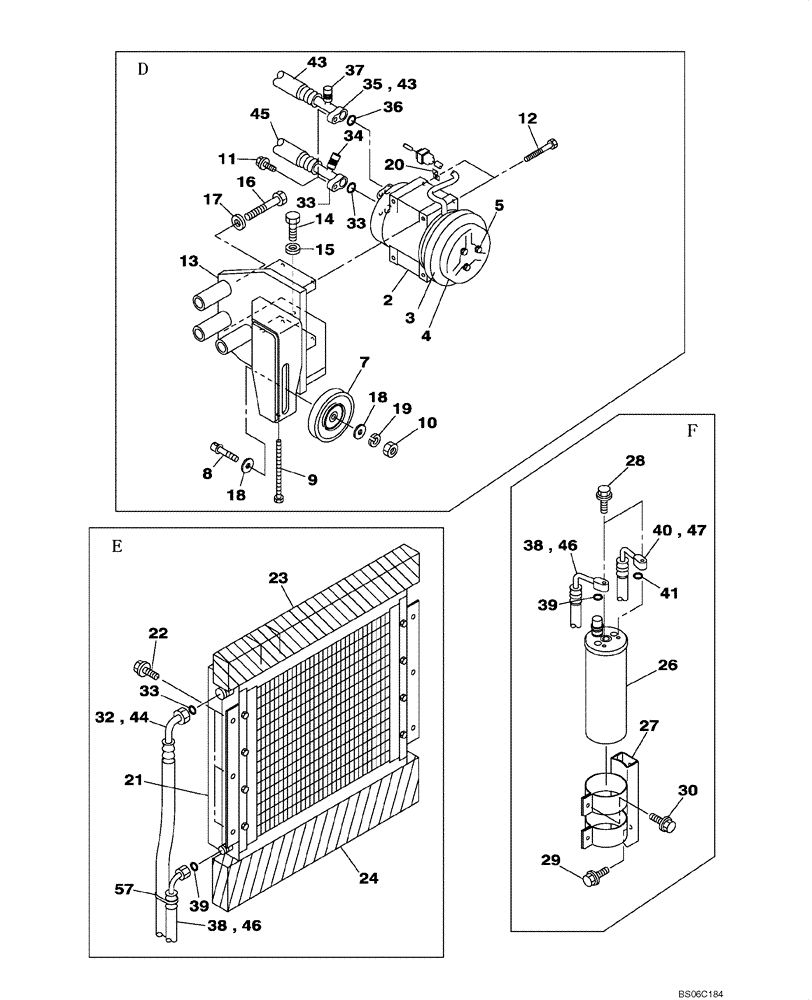

Схема запчастей Case CX700 - (09-033-00[01]) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS/ATTACHMENTS
27
29
36
30
46
57
9
39
20
12
18
7
26
13
3
47
38
45
2
8
10
11
19
41
18
33
32
39
5
17
15
35
38
46
34
24
43
37
23
28
40
14
43
33
33
21
4
44
16
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KHR3197

COMPRESSOR

Incl. 3 - 5

1шт.

KHR3197R

REMAN-COMPRESSOR

CX700 Tier 3 (3/06-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

159644A1

BOLT

1шт.

10

157292A1

NUT

M10 x 1.25

1шт.

11

162457A1

SPECIAL BOLT,Spcl

M8 x 25

2шт.

12

KAR0921

BOLT,Spcl

M8 x 90

4шт.

13

KWR0010

SUPPORT

1шт.

14

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

15

150811A1

WASHER

W 12

2шт.

16

828-14110

BOLT,Hex, M14 x 2 x 110mm, Cl 10.9

M14 x 110

3шт.

17

150418A1

WASHER

W M14

3шт.

18

151977A1

WASHER

W 10

2шт.

19

892-11010

LOCK WASHER,M10

1шт.

20

158962A1

CLIP

1шт.

21

KHR2989

CONDENSER

See Figure 09-033-01 01

1шт.

22

167182A1

BOLT,Sems, M8 x 25mm

M8 x 25

6шт.

23

KWR0012

SEAL

1шт.

24

KWR0013

SEAL

1шт.

26

KHR13590

RECEIVER-DRYER

Replaces 167528A1, KHR3751

1шт.

27

159635A1

SUPPORT

1шт.

28

162043A1

BOLT,Spcl, M6

M6 x 28

2шт.

29

167518A1

BOLT

M8 x 16

2шт.

30

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

M6 x 20

2шт.

32

KHR10090

A/C HOSE

Incl. 33, 34

1шт.

33

169053A1

O-RING

2шт.

34

KHR3053

CAP

1шт.

35

KHR10100

HOSE

Incl. 36, 37

1шт.

36

169052A1

O-RING

2шт.

37

KHR3054

CAP

1шт.

38

KHR10110

HOSE

Incl. 39

1шт.

39

169054A1

O-RING

2шт.

40

KHR10120

HOSE

Incl. 41

1шт.

41

169054A1

O-RING

2шт.

43

166124A1

PLASTIC-RUBBER TUBE

1шт.

44

162635A1

TUBE

1шт.

45

150774A1

PLASTIC-RUBBER TUBE

1шт.

46

150779A1

PLASTIC-RUBBER TUBE

1шт.

47

151563A1

PLASTIC-RUBBER TUBE

1шт.
