(09-007-00[01]) - CATWALK

Запчасти Case CX700 (09-007-00[01]) - CATWALK (09) - CHASSIS/ATTACHMENTS

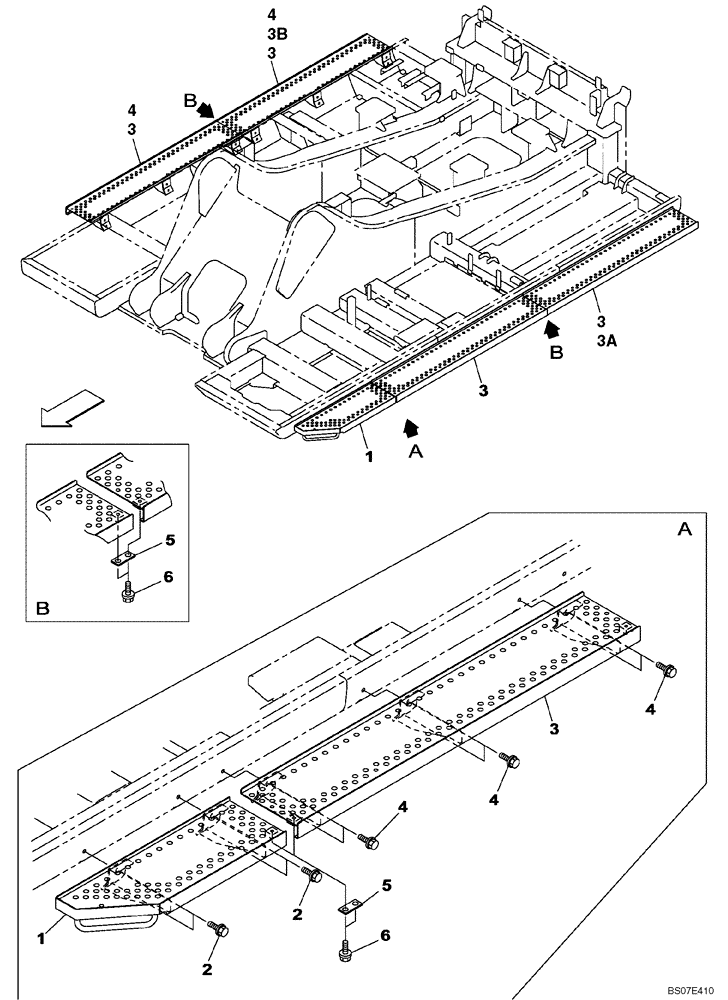

Схема запчастей Case CX700 - (09-007-00[01]) - CATWALK (09) - CHASSIS/ATTACHMENTS
4
4
3a
2
3
3
5
3
3
4
3
2
4
4
1
3b
6
6
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWB0021

WALKWAY

CATWALK

1шт.

2

166352A1

BOLT

M12 x 30

4шт.

3

KWB0022

WALKWAY

CATWALK

2-4шт.

3a

KWB10410

WALKWAY

CATWALK

1шт.

3b

KWB10420

WALKWAY

CATWALK

1шт.

4

166352A1

BOLT

M12 x 30

24шт.

5

KUB0153

PLATE

3шт.

6

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

6шт.
