(09-001-01[01]) - LUBRICATION CIRCUIT - SWING COMPONENTS

Запчасти Case CX700 (09-001-01[01]) - LUBRICATION CIRCUIT - SWING COMPONENTS (09) - CHASSIS/ATTACHMENTS

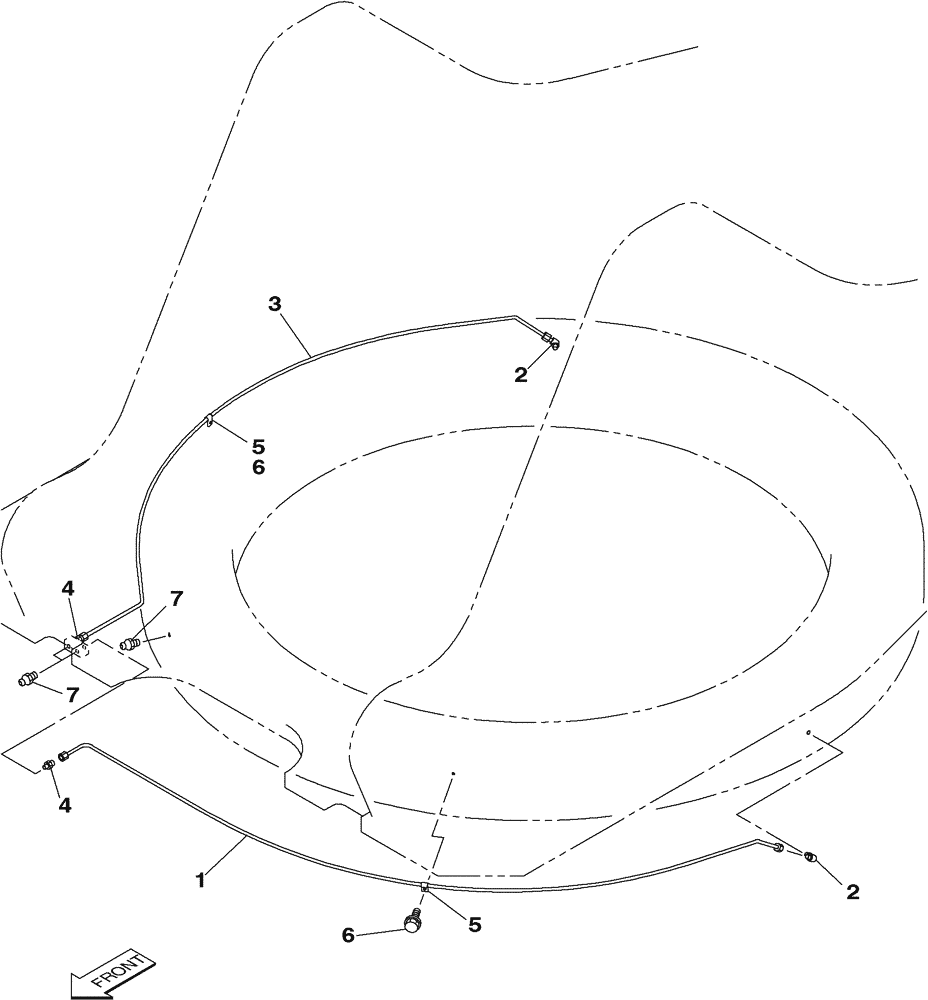

Схема запчастей Case CX700 - (09-001-01[01]) - LUBRICATION CIRCUIT - SWING COMPONENTS (09) - CHASSIS/ATTACHMENTS
4
2
7
6
2
5
1
4
3
7
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUB0040

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

152627A1

ELBOW

2шт.

3

KUB0041

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

152599A1

MULTIPOLE CONNECTOR

2шт.

5

150566A1

CLAMP

2шт.

6

KHN2131

BOLT

2шт.

7

153630A1

LUBE NIPPLE

3шт.
