(08-302-00[01]) - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700 (08-302-00[01]) - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

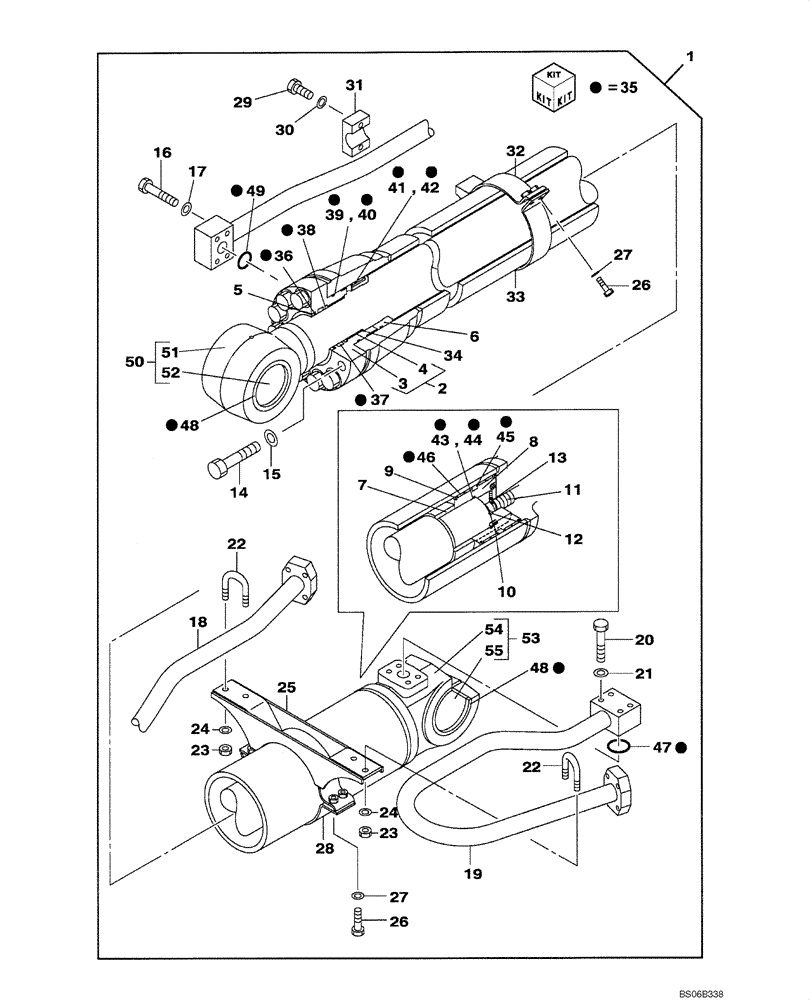

Схема запчастей Case CX700 - (08-302-00[01]) - DIPPER CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
19
30
28
22
50
15
36
48
20
14
7
49
11
42
23
12
5
18
8
51
52
27
33
40
34
25
35
39
4
32
41
55
48
31
24
27
10
3
26
1
26
24
9
13
17
38
37
29
53
21
23
47
2
22
54
44
16
45
6
43
46
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0012

HYDRAULIC CYLINDER

Dipper, (Without Valve, Pressure Relief); Incl. 2 - 55

1шт.

2

LU002160

CYLINDER END CAP

Incl. 3, 4

1шт.

3

NSS

NOT SOLD SEPARAT

Head, Cylinder

1шт.

4

LK005120

WEAR RING

1шт.

5

LA010000

SNAP RING

1шт.

6

LH004530

SEALING RING COLLAR

1шт.

7

LJ013490

PLUNGER

1шт.

8

LJ013450

JACK PISTON

1шт.

9

LE012260

RING

2шт.

10

LV000410

SCREW

1шт.

11

LJ013500

PLUNGER

1шт.

12

LX000510

BALL

11шт.

13

LR012930

CAP

1шт.

14

LA010090

BOLT

12шт.

15

LA010060

WASHER

12шт.

16

LA009940

BOLT

4шт.

17

LA010050

WASHER

4шт.

18

LR012800

HYD TUBE

1шт.

19

LR012870

HYD TUBE

1шт.

20

LA009940

BOLT

4шт.

21

LA010050

WASHER

4шт.

22

LA009860

U-BOLT

2шт.

23

LA009880

NUT

4шт.

24

LA00957

WASHER

4шт.

25

LS002650

SUPPORT

1шт.

26

LA009970

BOLT

8шт.

27

LA010070

WASHER

8шт.

28

LD001140

CLAMP BRACKET

1шт.

29

LA009920

BOLT

2шт.

30

LA010040

WASHER

2шт.

31

LA009900

CLAMP

1шт.

32

LD001190

CLAMP BRACKET

1шт.

33

LD001150

CLAMP BRACKET

1шт.

34

LA010030

SNAP RING

1шт.

35

LZ006980

SEAL KIT

Incl. 36 - 49

1шт.

36

NSS

NOT SOLD SEPARAT

Seal, Dust

1шт.

37

NSS

NOT SOLD SEPARAT

Packing

1шт.

38

NSS

NOT SOLD SEPARAT

Ring

1шт.

39

154877A1

O-RING

1шт.

40

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

41

154877A1

O-RING

1шт.

42

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

43

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

44

154776A1

O-RING

1шт.

45

NSS

NOT SOLD SEPARAT

Ring, Piston

1шт.

46

NSS

NOT SOLD SEPARAT

Ring

4шт.

47

154599A1

O-RING

1шт.

48

NSS

NOT SOLD SEPARAT

Seal, Dust

4шт.

49

154599A1

O-RING

1шт.

50

LZ007030

PISTON ROD

Incl. 51, 52

1шт.

51

NSS

NOT SOLD SEPARAT

Rod

1шт.

52

KTV1125

SELF LUB RING

1шт.

53

LZ007000

HYD CYL SLEEVE

Incl. 54, 55

1шт.

54

NSS

NOT SOLD SEPARAT

Tube

1шт.

55

KTV1125

SELF LUB RING

1шт.
