(08-301-00[01]) - BOOM CYLINDER - LEFT (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700 (08-301-00[01]) - BOOM CYLINDER - LEFT (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

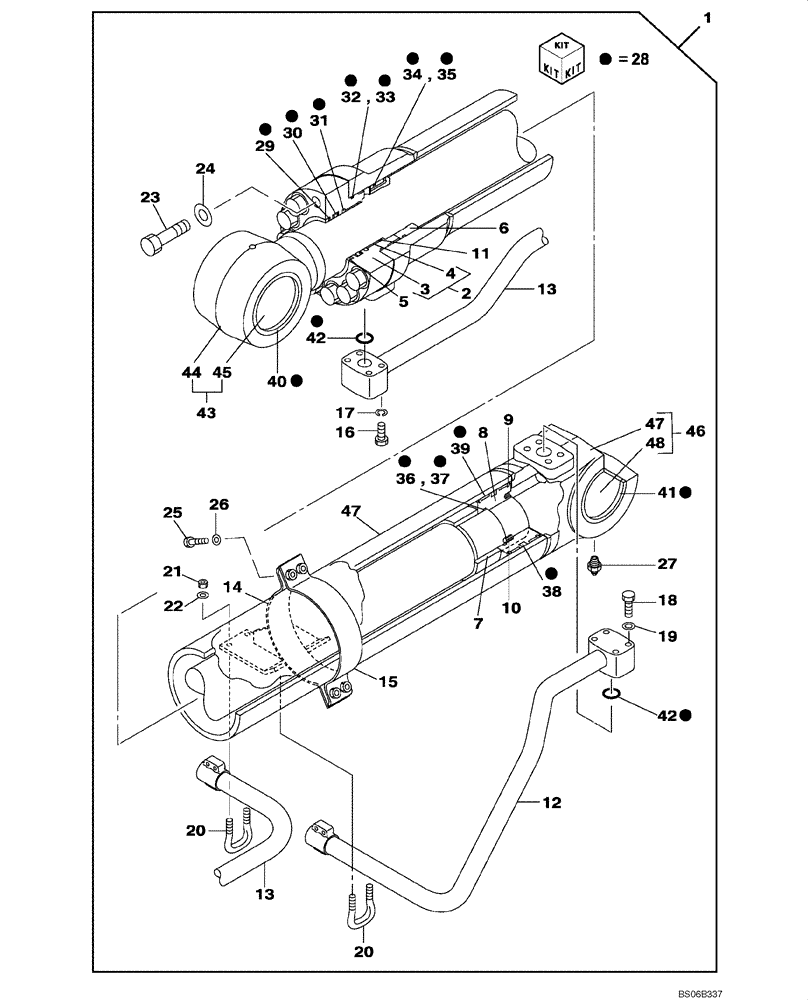

Схема запчастей Case CX700 - (08-301-00[01]) - BOOM CYLINDER - LEFT (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
42
36
33
31
7
20
15
10
28
3
9
48
42
17
19
25
11
35
23
13
1
47
12
22
5
2
38
21
8
29
14
24
6
44
37
41
40
45
39
13
16
34
47
32
30
4
46
43
27
26
20
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0011

HYDRAULIC CYLINDER

Boom, Left Hand (Without Valve, Pressure Relief); Incl. 2 - 48

1шт.

2

LU002150

CYLINDER END CAP

Incl. 3, 4

1шт.

3

NSS

NOT SOLD SEPARAT

Head, Cylinder

1шт.

4

LK005070

WEAR RING

1шт.

5

LA009990

SNAP RING

1шт.

6

LH004550

SEALING RING COLLAR

1шт.

7

LJ013480

PLUNGER

1шт.

8

LJ013440

JACK PISTON

1шт.

9

LE012250

RING

2шт.

10

LV000400

SCREW

1шт.

11

LA009980

SNAP RING

1шт.

12

LR012840

HYD TUBE

1шт.

13

LR012820

HYD TUBE

1шт.

14

LD001160

CLAMP BRACKET

1шт.

15

LD001120

CLAMP BRACKET

1шт.

16

LA009930

BOLT

4шт.

17

LA010040

WASHER

4шт.

18

LA009930

BOLT

4шт.

19

LA010040

WASHER

4шт.

20

LA009850

U-BOLT

2шт.

21

LA009880

NUT

4шт.

22

LA00957

WASHER

4шт.

23

LA010090

BOLT

12шт.

24

LA010060

WASHER

12шт.

25

LA009970

BOLT

4шт.

26

LA010070

WASHER

4шт.

27

153630A1

LUBE NIPPLE

1шт.

28

LZ006970

SEAL KIT

Incl. 29 - 42

1шт.

29

NSS

NOT SOLD SEPARAT

Seal, Dust

1шт.

30

NSS

NOT SOLD SEPARAT

Packing

1шт.

31

NSS

NOT SOLD SEPARAT

Ring

1шт.

32

154861A1

O-RING

1шт.

33

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

34

154861A1

O-RING

1шт.

35

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

36

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

37

154760A1

O-RING,119.6mm ID x 5.7mm Width

1шт.

38

NSS

NOT SOLD SEPARAT

Ring, Piston

1шт.

39

NSS

NOT SOLD SEPARAT

Ring

2шт.

40

NSS

NOT SOLD SEPARAT

Seal, Dust

2шт.

41

NSS

NOT SOLD SEPARAT

Seal, Dust

2шт.

42

154559A1

O-RING

2шт.

43

LZ007020

PISTON ROD

Incl. 44, 45

1шт.

44

NSS

NOT SOLD SEPARAT

1шт.

45

KUV0036

BUSHING

1шт.

46

LZ006990

HYD CYL SLEEVE

Incl. 47, 48

1шт.

47

NSS

NOT SOLD SEPARAT

1шт.

48

KWV0030

SELF LUB RING

1шт.
