(08-260-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM

Запчасти Case CX700 (08-260-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM (08) - HYDRAULICS

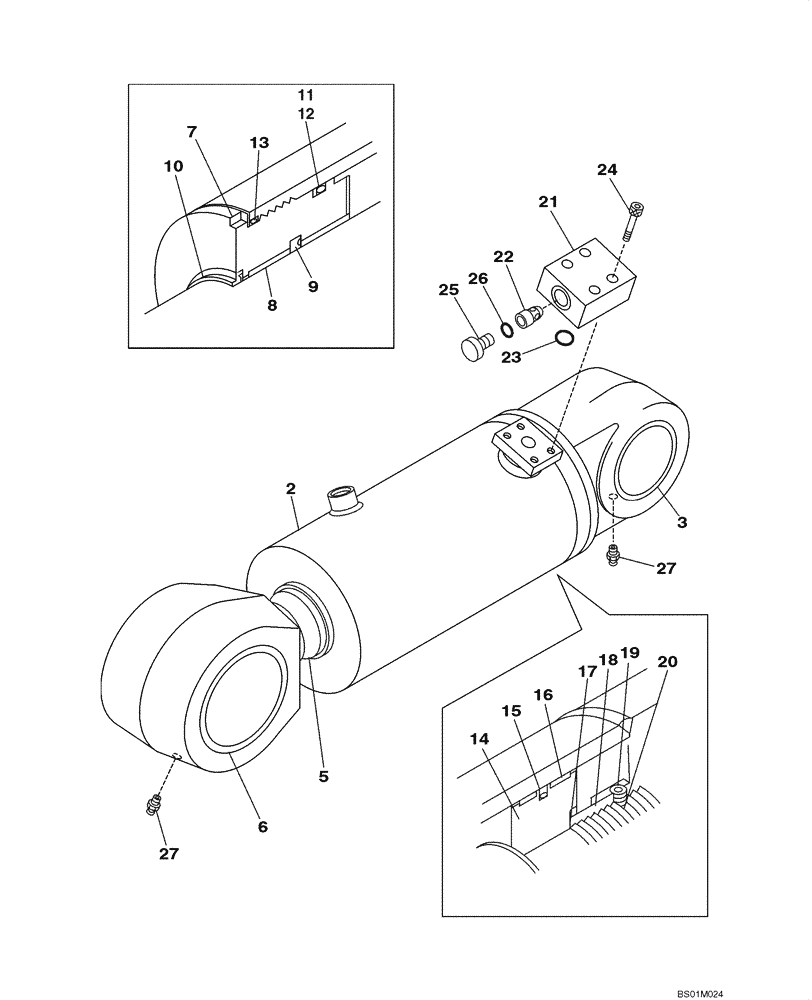

Схема запчастей Case CX700 - (08-260-00[01]) - CYLINDER - SELF-DETACHING COUNTERWEIGHT SYSTEM (08) - HYDRAULICS
13
14
20
12
7
21
3
26
9
10
18
23
27
19
5
25
6
22
8
2
15
27
17
24
11
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KUB0156

HYDRAULIC CYLINDER

Counterweight Arm Lift, Incl. 2 - 27

1шт.

LR00748

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

LB00698

BUSHING

1шт.

LB00699

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

1шт.

6

LB00701

BUSHING

1шт.

7

LU00136

CYLINDER END CAP

1шт.

8

LU00137

CYLINDER END CAP

1шт.

9

MBP0211

O-RING

1шт.

10

LE00420

SEAL

1шт.

11

154769A1

O-RING

1шт.

12

LE00433

BACK-UP RING

1шт.

13

154775A1

O-RING

1шт.

14

LJ00871

JACK PISTON

1шт.

15

155323A1

SEALING RING

1шт.

16

LE00910

SEALING STRIP

2шт.

17

155742A1

WASHER

1шт.

18

LA00556

SPECIAL NUT

1шт.

19

156223A1

SET SCREW

1шт.

20

155977A1

BALL

1шт.

21

LW00357

HOUSING

1шт.

22

LJ00870

VALVE

1шт.

23

154499A1

O-RING

1шт.

24

164502A1

BOLT

4шт.

25

LK00195

PLUG

1шт.

26

154475A1

O-RING

1шт.

27

153630A1

LUBE NIPPLE

2шт.

LZ00464

SEAL KIT

Incl. 9 - 13, 15, 16

1шт.
