(08-100-00[01]) - HIGH PRESSURE PUMP

Запчасти Case CX700 (08-100-00[01]) - HIGH PRESSURE PUMP (08) - HYDRAULICS

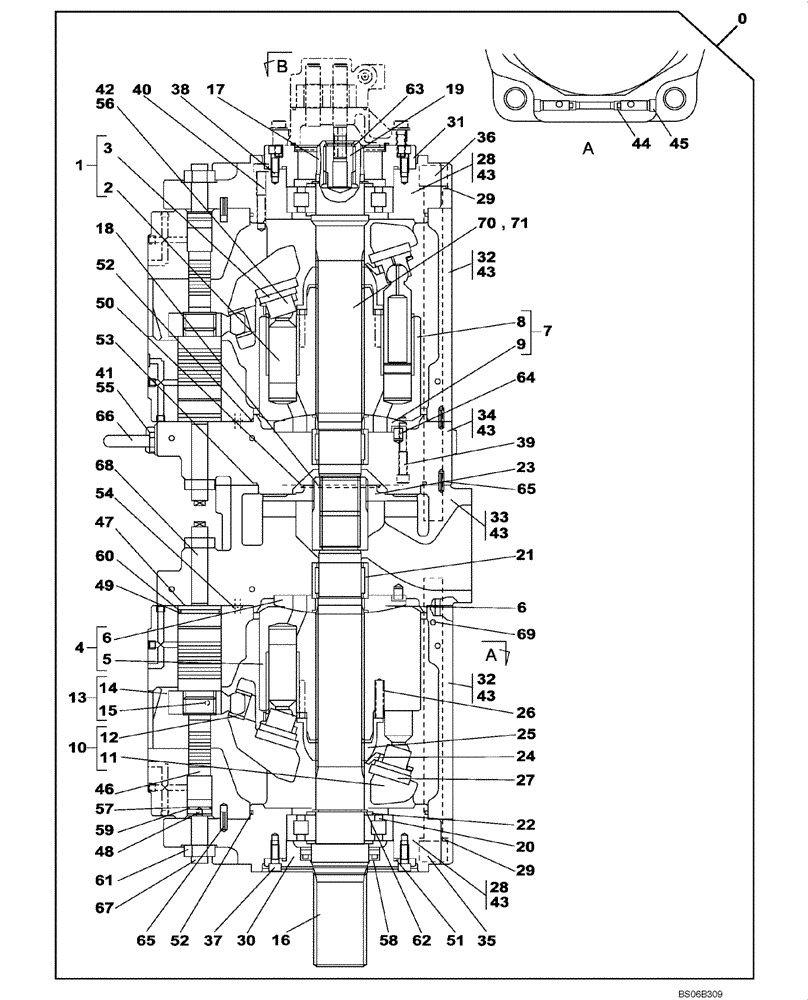

Схема запчастей Case CX700 - (08-100-00[01]) - HIGH PRESSURE PUMP (08) - HYDRAULICS
0
49
61
52
6
16
56
21
25
31
4
44
64
14
11
48
32
62
32
27
22
68
38
41
36
53
43
17
29
51
60
46
65
45
6
13
55
3
26
12
52
23
43
43
28
66
24
67
8
10
28
59
15
71
63
42
43
2
43
47
30
57
9
50
1
33
43
7
39
19
70
29
37
34
40
69
20
5
54
18
58
35
65
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KWJ0003

HYDRAULIC PUMP

Incl. 1 - 71; Also Includes Figures 08-101-00 01, Ref. 72 - 137, Figure 08-102-00 01, Ref. 138 - 215, 08-103-00 01 Ref. 216 - 237

1шт.

1

LJ00874

PISTON

Incl. 2, 3

2шт.

2

NSS

NOT SOLD SEPARAT

Piston

18шт.

3

NSS

NOT SOLD SEPARAT

Shoe, Wear

18шт.

4

LS00092

CYLINDER BLOCK

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Block, Cylinder

1шт.

6

NSS

NOT SOLD SEPARAT

Plate

1шт.

7

LS00091

CYLINDER BLOCK

Incl. 8, 9

1шт.

8

NSS

NOT SOLD SEPARAT

Block, Cylinder

1шт.

9

NSS

NOT SOLD SEPARAT

Plate

1шт.

10

LR00421

PLATE

Incl. 11, 12

2шт.

11

NSS

NOT SOLD SEPARAT

Plate

2шт.

12

NSS

NOT SOLD SEPARAT

Bushing

2шт.

13

LA00959

SPECIAL PIN

Incl. 14, 15

2шт.

14

NSS

NOT SOLD SEPARAT

Pin

2шт.

15

NSS

NOT SOLD SEPARAT

Pin

2шт.

16

LB00425

GEAR SHAFT

1шт.

17

LB01016

SHAFT

1шт.

18

LB00429

SHAFT

1шт.

19

LK00489

UNION

1шт.

20

LB00706

BEARING, ROLLER, CYL

2шт.

21

LB01015

BEARING

2шт.

22

LH00203

SPACER

4шт.

23

LJ00582

HOLDER

1шт.

24

LR00761

PLATE

2шт.

25

LB00434

BUSHING

2шт.

26

LG00254

COMPRESSION SPRING

18шт.

27

TPM0021

HOUSING

2шт.

28

LS00257

SUPPORT

2шт.

29

LA00795

WASHER

8шт.

30

LW00263

COVER

1шт.

31

LW00264

COVER

1шт.

32

LW00458

HOUSING

2шт.

33

LW00262

COVER

1шт.

34

LW00459

COVER

1шт.

35

LA00591

BOLT,Hex Skt Hd

4шт.

36

LA00590

BOLT,Hex Skt Hd

4шт.

37

861-8020

HEX SOC SCREW,M8 x 20mm, Cl 12.9

4шт.

38

863-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

4шт.

39

863-10075

HEX SOC SCREW,M10 x 75mm, 12.9

2шт.

40

862-10055

HEX SOC SCREW,M10 x 55mm, Cl 12.9

M10 x 55

4шт.

41

155496A1

PLUG

2шт.

42

155471A1

PLUG

4шт.

43

LK00003

PLUG

31шт.

44

LK00230

PLUG

4шт.

45

LK00028

PLUG

5шт.

46

LJ01297

PISTON

2шт.

47

LG00266

STOP

2шт.

48

LG00265

STOP

2шт.

49

154593A1

O-RING

2шт.

50

154661A1

PLUG

1шт.

51

154773A1

O-RING

2шт.

52

154888A1

O-RING

4шт.

53

154872A1

O-RING

1шт.

54

154457A1

O-RING

19шт.

55

154469A1

O-RING

2шт.

56

154505A1

O-RING

2шт.

57

154501A1

O-RING

2шт.

58

LE00611

OIL SEAL

1шт.

59

153979A1

BACK-UP RING

2шт.

60

150047A1

MOTOR

2шт.

61

829-1420

NUT,M20, Cl 10

4шт.

62

TMM0028

RING

2шт.

63

800-2188

SNAP RING,M88, Int

1шт.

64

LA00569

DOWEL

2шт.

65

738-1620

LOCK PIN,6mm OD x 20mm L, Slotted

5шт.

66

126R016SN

EYEBOLT

BOLT, EYE EYEBOLT, Replaces TUP0024

2шт.

67

LA00596

SCREW,Hex Skt

2шт.

68

LA00595

SCREW,Hex Skt

2шт.

69

LA00960

SCREW,Hex Skt

8шт.

70

NSS

NOT SOLD SEPARAT

Nameplate

1шт.

71

NSS

NOT SOLD SEPARAT

Rivet

2шт.
