(08-047-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (7.70 M), DIPPER (4.11M)

Запчасти Case CX700 (08-047-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (7.70 M), DIPPER (4.11M) (08) - HYDRAULICS

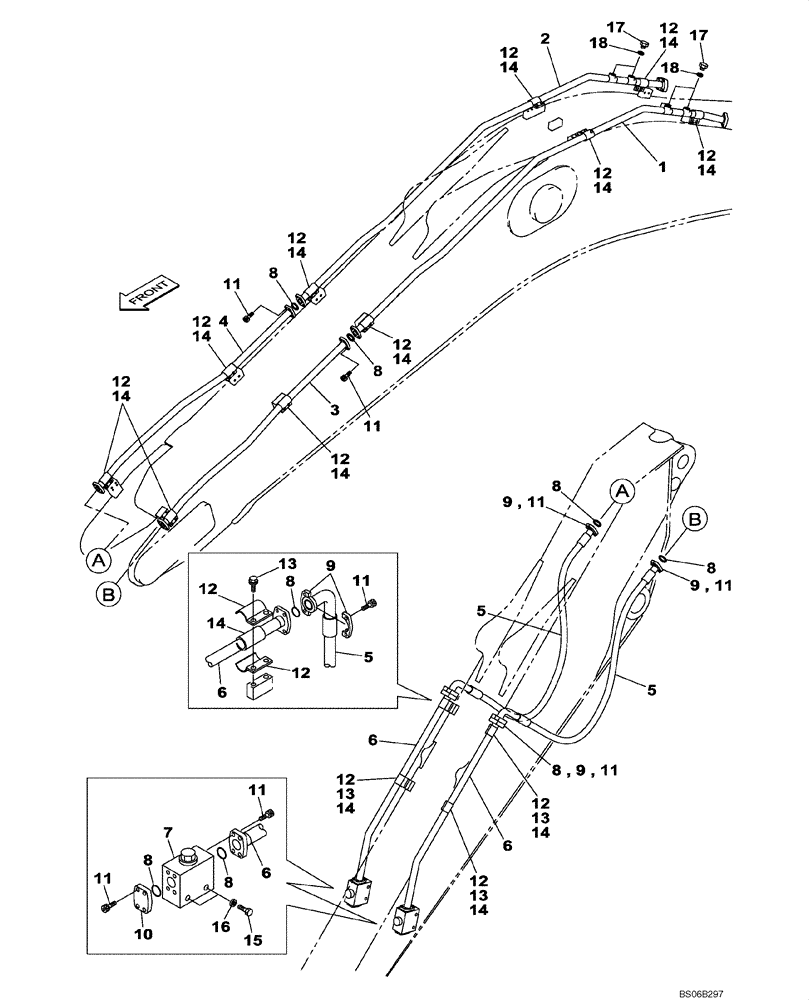

Схема запчастей Case CX700 - (08-047-00[01]) - HYDRAULIC CIRCUIT - PICK HAMMER - BOOM (7.70 M), DIPPER (4.11M) (08) - HYDRAULICS
13
8
9
5
14
18
12
14
10
2
11
13
8
14
15
5
12
11
13
14
14
12
14
12
11
12
6
8
14
1
14
11
6
12
5
3
14
11
11
9
8
14
12
8
9
8
6
8
6
17
12
12
14
14
11
9
16
8
12
18
7
12
12
13
11
14
12
12
17
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0062

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

2

KWV0063

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

3

KWV11320

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

4

KWV11330

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

5

KWV11360

HYDRAULIC HOSE

2500 mm

2шт.

6

KWV11450

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

7

KUV0311

VALVE

See Figure 08-263-00 01

2шт.

8

168211A1

O-RING

10шт.

9

KTJ0169

FLANGE

8шт.

10

KUP0008

COUPLING FLANGE

2шт.

11

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

M16 x 50

40шт.

12

KWV0089

CLAMP

28шт.

13

165929A1

BOLT,Sems, M16

Replaces 166348A1

4шт.

14

KWV11560

GROMMET

Replaces KWV0102

12шт.

15

827-16130

BOLT,Hex, M16 x 2 x 130mm, Cl 10.9

4шт.

16

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

4шт.

17

162659A1

PLUG

Incl. 18

4шт.

18

154523A1

O-RING

1шт.
