Запчасти Case CX700 (08-034-00[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (08) - HYDRAULICS

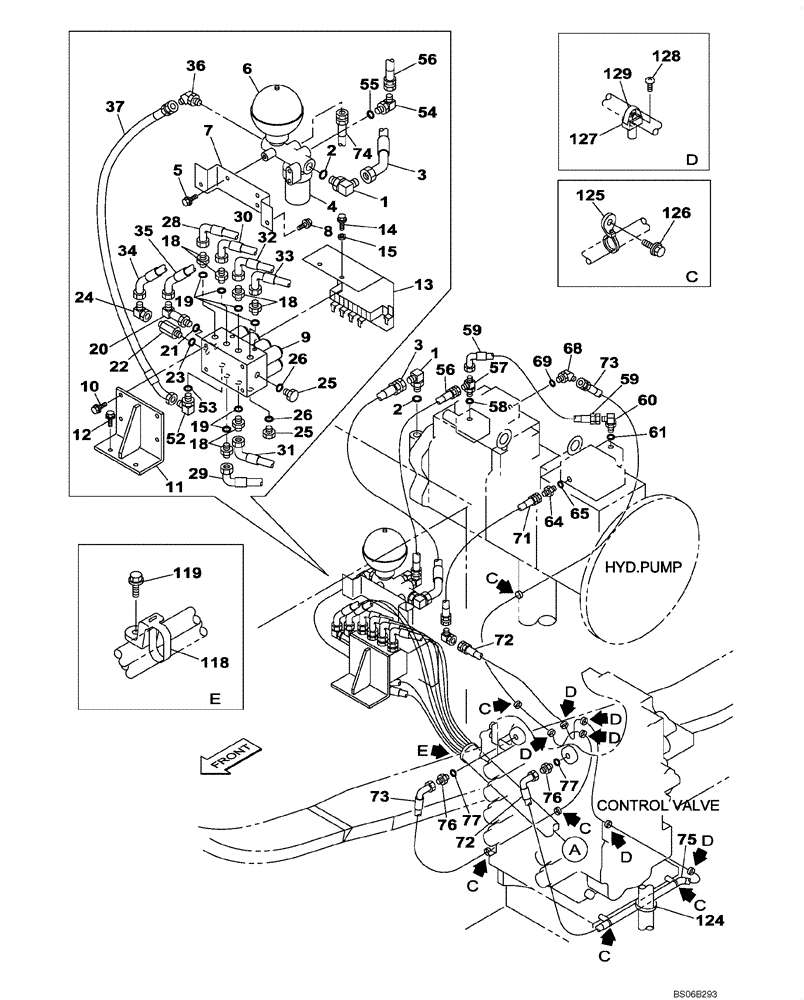

Схема запчастей Case CX700 - (08-034-00[01]) - HYDRAULIC CIRCUIT - PILOT - LEAK-OFF RETURN (08) - HYDRAULICS
65
3
37
9
22
77
23
12
2
28
6
76
73
60
10
20
59
3
13
76
18
25
25
30
125
54
35
57
55
52
119
31
127
19
34
2
61
14
68
58
69
56
118
26
36
29
129
7
33
21
71
24
126
11
56
18
19
5
77
1
128
32
4
1
18
73
74
124
15
75
53
59
8
72
64
72
26

Артикул

Название

Примечание

Количество

1

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 2

2шт.

2

154487A1

O-RING

1шт.

3

KHJ10210

HYDRAULIC HOSE,12.70 mm ID x 750.00 mm

1шт.

4

KHJ2562

MANIFOLD

1шт.

5

166350A1

BOLT

M8 x 20

3шт.

6

KHJ1553

ACCUMULATOR

1шт.

7

KRJ5948

BRACKET

1шт.

8

166351A1

BOLT,Sems, M10 x 20mm

M8 x 20

2шт.

9

KHJ15470

SOLENOID VALVE

See Page 08-250-00 01

1шт.

10

166351A1

BOLT,Sems, M10 x 20mm

M10 x 20

4шт.

11

KWJ0067

SUPPORT

1шт.

12

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

2шт.

13

161551A1

COVER

1шт.

14

156559A1

BOLT,High Strength, Hex, M6 x 12mm, W/ LW

M6 x 12

2шт.

15

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

18

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 19

6шт.

19

154467A1

O-RING,10.8mm ID x 2.4mm Width

6шт.

20

KHJ1442

ELBOW

Incl. 21

1шт.

21

154475A1

O-RING

1шт.

22

159226A1

ADAPTER

Incl. 23

1шт.

23

154475A1

O-RING

1шт.

24

153526A1

ELBOW

1шт.

25

159002A1

PLUG

G 1/4; Incl. 26

2шт.

26

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

28

KRJ4750

HOSE,410.00 mm

1шт.

29

KMJ1831

HOSE

3000 mm

1шт.

30

160439A1

HOSE ASSY.

1шт.

31

KHJ10840

HYDRAULIC HOSE

5300 mm

1шт.

32

KHJ10840

HYDRAULIC HOSE

5300 mm

1шт.

33

KRJ4792

HOSE

4000 mm

1шт.

34

153089A1

HOSE

1шт.

35

KHJ11990

HYDRAULIC HOSE

1шт.

36

KHJ1254

ELBOW

1шт.

37

KHJ1640

HYDRAULIC HOSE

1шт.

52

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

Incl. 53

1шт.

53

154475A1

O-RING

1шт.

54

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 55

1шт.

55

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

56

KHJ1111

HYDRAULIC HOSE,6.35 mm ID x 650.00 mm

1шт.

57

159497A1

TEE

Incl. 58

1шт.

58

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

59

161483A1

HOSE ASSY.

1шт.

60

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 61

1шт.

61

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

64

167666A1

FITTING

Incl. 65

1шт.

65

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

68

150933A1

ELBOW

Incl. 69

1шт.

69

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

71

167866A1

HYDRAULIC HOSE,6.30 mm ID x 700.00 mm

1шт.

72

KHJ11970

HYDRAULIC HOSE,6.35 mm ID x 2700.00 mm

1шт.

73

KHJ11980

HYDRAULIC HOSE,6.35 mm ID x 3300.00 mm

1шт.

74

KHJ10230

HYDRAULIC HOSE,6.35 mm ID x 4200.00 mm

1шт.

75

152660A1

PLASTIC-RUBBER TUBE

1шт.

76

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 77

3шт.

77

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

118

KHR2581

CLAMP

380 mm

1шт.

119

KHJ1215

BOLT,Spcl

M8 x 25

1шт.

124

150071A1

MOUNTING CLIP

1шт.

125

KHR2584

CLAMP

6шт.

126

KHJ1215

BOLT,Spcl

M8 x 25

6шт.

127

150860A1

COLLAR

6шт.

128

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

129

150071A1

MOUNTING CLIP

1шт.

Выбрано товаров: 63
