(08-021-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (3.55 M)

Запчасти Case CX700 (08-021-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (3.55 M) (08) - HYDRAULICS

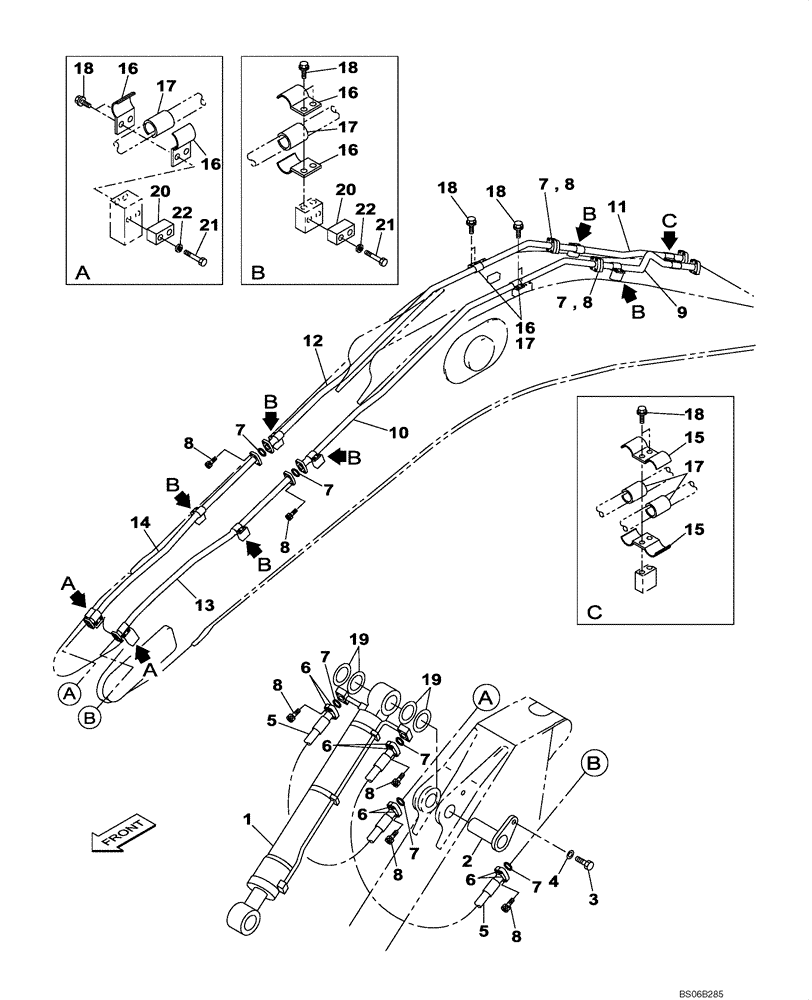

Схема запчастей Case CX700 - (08-021-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (3.55 M) (08) - HYDRAULICS
12
16
19
10
20
17
11
16
8
8
18
7
16
7
6
7
14
19
22
15
1
5
18
4
18
21
8
7
7
6
21
5
17
18
9
20
18
7
8
6
2
8
8
17
22
15
7
6
8
3
7
16
13
8
17
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0013

BUCKET CYLINDER

Bucket; See Figure 08-303-00 01

1шт.

2

KWV0046

PIN

1шт.

3

102R020Y035R

BOLT

M20 x 35

1шт.

4

KWV0090

SPACER

1шт.

5

KWV11350

HYDRAULIC HOSE

2500 mm

2шт.

6

150124A1

FLANGE

8шт.

7

164450A1

O-RING

8шт.

8

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

32шт.

9

KWV10450

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

10

KWV11580

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

11

KWV10470

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

12

KWV11590

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

13

KWV11300

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

14

KWV11310

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

15

KWV0086

CLAMP

2шт.

16

KWV0087

CLAMP

20шт.

17

KWV0103

GROMMET

12шт.

18

166348A1

BOLT

M16 x 45

26шт.

19

KMV1518

SHIM,0.6mm Thk

1шт.

20

KWV0115

SPACER

8шт.

21

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

16шт.

22

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

16шт.
