(05-02) - UNDERCARRIAGE - RETRACTABLE

Запчасти Case CX460 (05-02) - UNDERCARRIAGE - RETRACTABLE (11) - TRACKS/STEERING

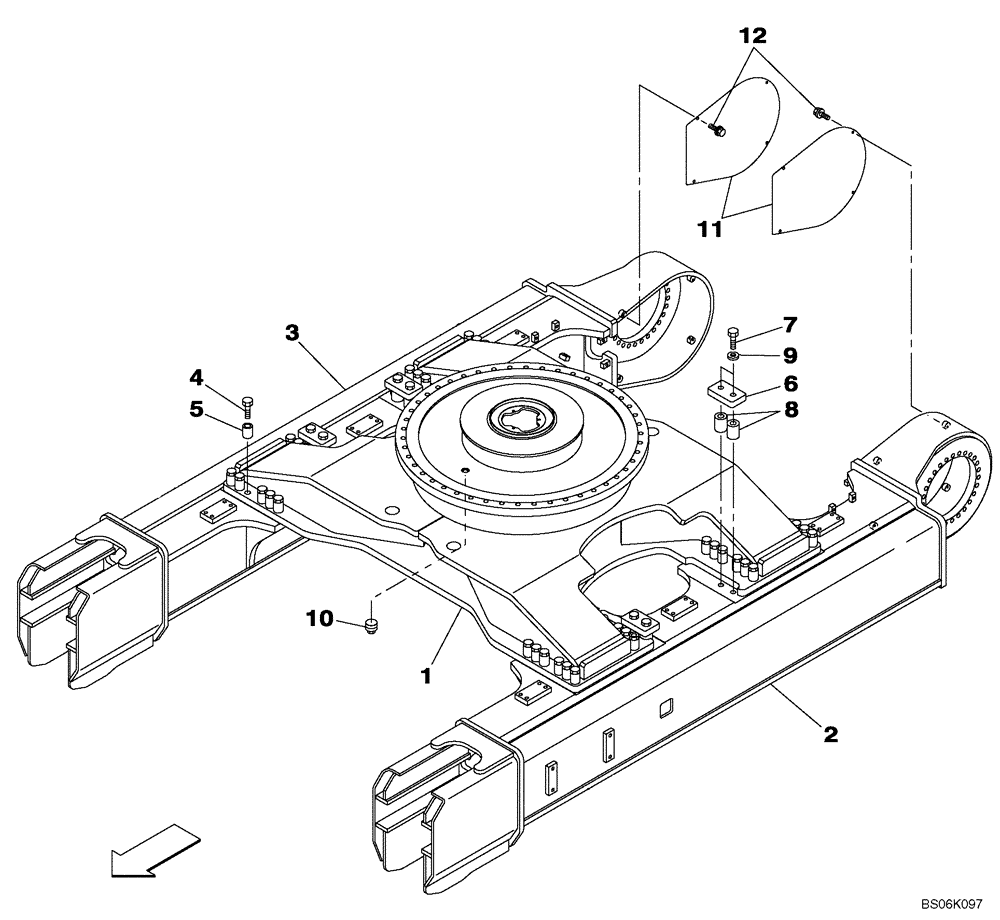

Схема запчастей Case CX460 - (05-02) - UNDERCARRIAGE - RETRACTABLE (11) - TRACKS/STEERING
2
6
11
7
1
9
12
8
5
10
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTA1192

FRAME

1шт.

2

KTA10560

FRAME

1шт.

3

KTA10570

FRAME

1шт.

4

102R030W160N

BOLT

48шт.

5

KTA1197

SPACER

48шт.

6

KUA0123

PLATE

4шт.

7

102R030Y190N

BOLT

M30 x 190

8шт.

8

KUA0126

SPACER

8шт.

9

157545A1

WASHER

8шт.

10

157221A1

PLUG

1шт.

11

KTA1067

COVER

2шт.

12

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

8шт.

13

KTA1254

PLATE

Not Illustrated

4шт.
