(09-33) - CAB HEAD GUARDS

Запчасти Case CX460 (09-33) - CAB HEAD GUARDS (09) - CHASSIS/ATTACHMENTS

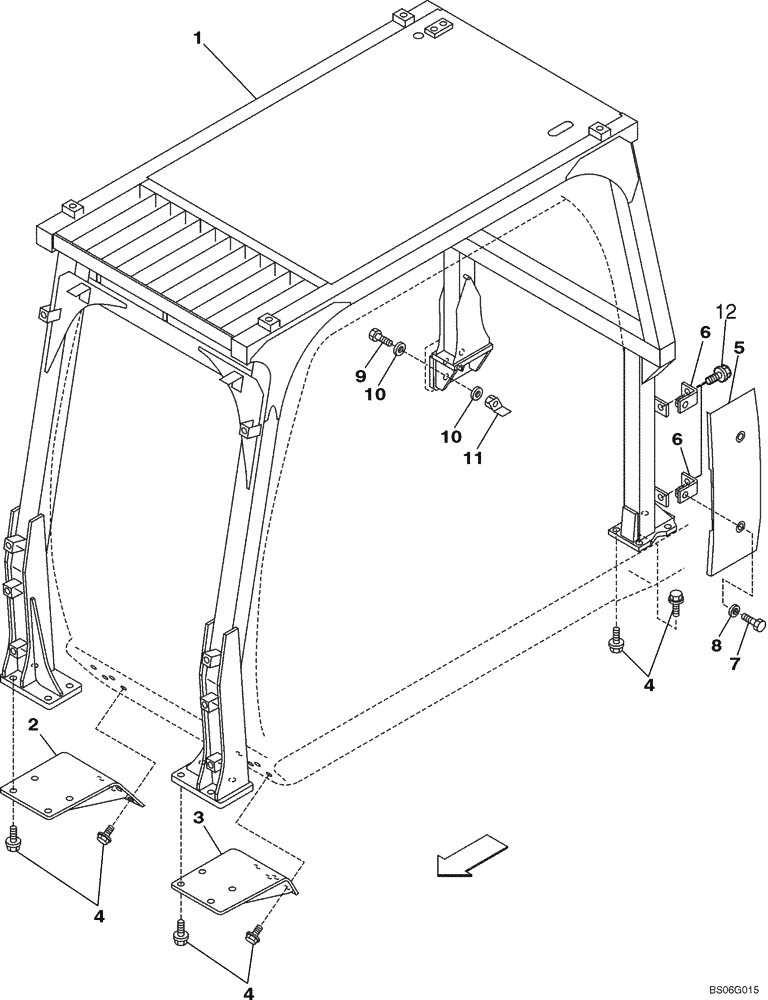

Схема запчастей Case CX460 - (09-33) - CAB HEAD GUARDS (09) - CHASSIS/ATTACHMENTS
5
4
10
9
12
11
6
7
4
1
10
4
2
6
3
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTN1289

PROTECTOR

1шт.

2

KTN1291

BRACKET

1шт.

3

KTN1290

SUPPORT

1шт.

4

165930A1

BOLT,Sems, M16 x 55mm

20шт.

5

KTN1320Y2

COVER

Left Hand Side

1шт.

6

KTN1323

SUPPORT

Front

2шт.

7

KTB0452

BOLT,Spcl

2шт.

8

150811A1

WASHER

2шт.

9

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

4шт.

10

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

8шт.

11

KTN1392

SPECIAL NUT

4шт.

12

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

2шт.
