(09-25) - CAB AIR CONDITIONING - CONDENSER

Запчасти Case CX460 (09-25) - CAB AIR CONDITIONING - CONDENSER (09) - CHASSIS/ATTACHMENTS

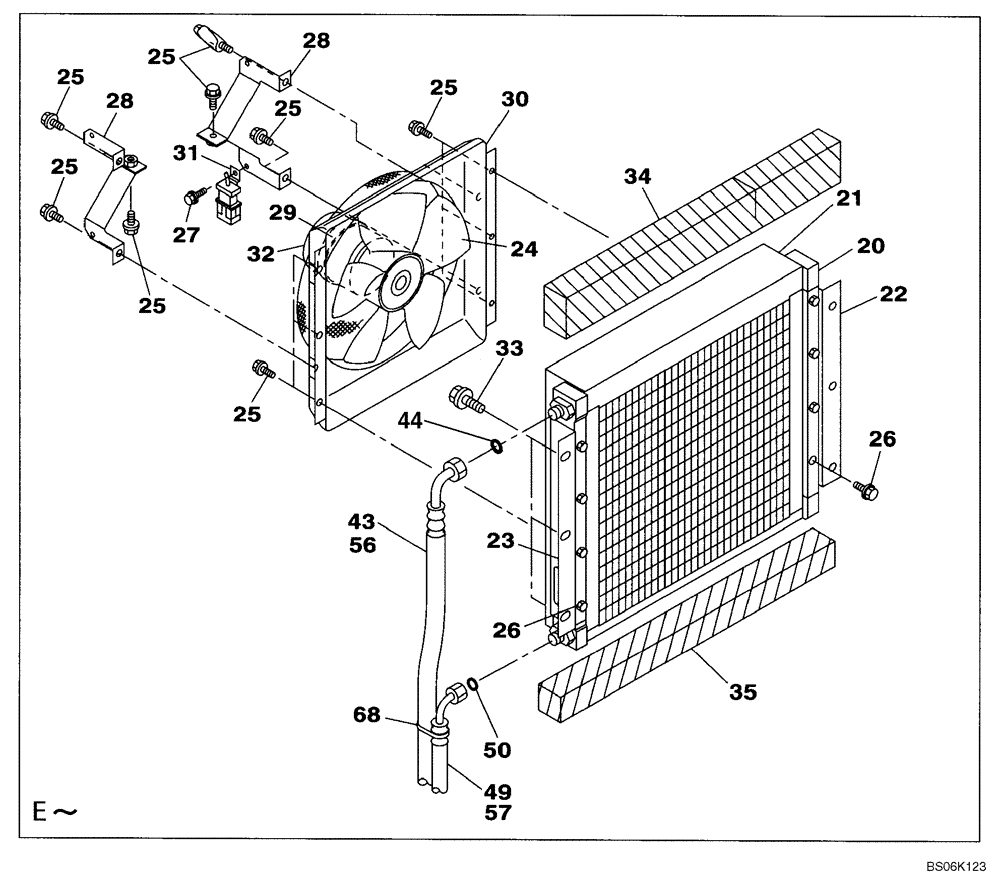

Схема запчастей Case CX460 - (09-25) - CAB AIR CONDITIONING - CONDENSER (09) - CHASSIS/ATTACHMENTS
56
28
26
25
21
25
68
25
23
20
31
22
32
50
28
30
43
29
26
33
49
34
27
35
25
44
25
57
25
25
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

20

KHR15300

CONDENSER

1шт.

21

KHR15310

SUPPORT

1шт.

22

KHR15320

SUPPORT

1шт.

23

KHR15330

SUPPORT

1шт.

24

KHR15340

FAN

1шт.

25

KHR15350

BOLT,Spcl

M6 x 16

12шт.

26

KHR15360

BOLT,Spcl

M6 x 50

8шт.

27

KHR15370

BOLT,Spcl

M5 x 12

1шт.

28

KHR15380

SUPPORT

2шт.

29

KHR15390

FOAM INSULATION

1шт.

30

KHR15400

COVER

1шт.

31

KHR15410

SUPPORT

1шт.

32

KHR15420

ELECTRIC MOTOR

1шт.

33

167182A1

BOLT,Sems, M8 x 25mm

M8 x 25

6шт.

34

KSR0918

SEAL

1шт.

35

KTR0530

SEAL

1шт.

43

KHR13350

HOSE

Incl. 44, 45

1шт.

44

169053A1

O-RING

2шт.

45

KHR3053

CAP

Not Illustrated, See Figure 09-23

1шт.

49

KHR3087

HOSE

Incl. 50

1шт.

50

169054A1

O-RING

1шт.

56

158066A1

PLASTIC-RUBBER TUBE

1шт.

57

157768A1

PLASTIC-RUBBER TUBE

1шт.

68

150496A1

MOUNTING CLIP

1шт.
