(09-14) - OPERATORS COMPARTMENT - BOX

Запчасти Case CX460 (09-14) - OPERATORS COMPARTMENT - BOX (09) - CHASSIS/ATTACHMENTS

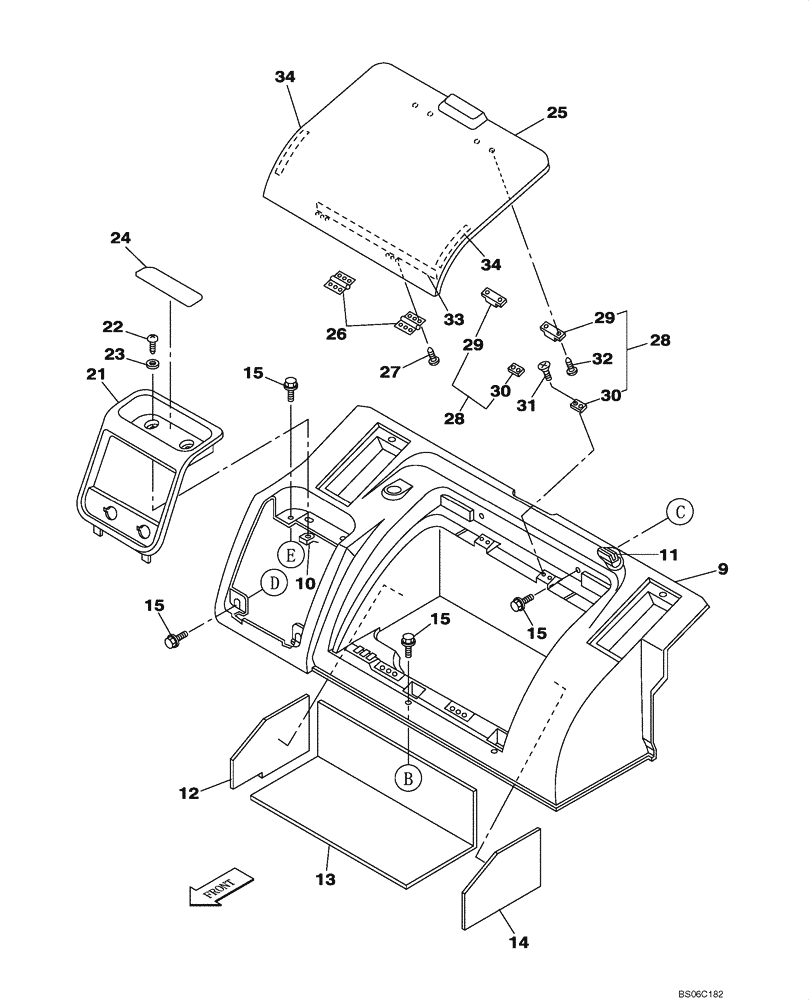

Схема запчастей Case CX460 - (09-14) - OPERATORS COMPARTMENT - BOX (09) - CHASSIS/ATTACHMENTS
30
23
14
28
27
34
15
9
25
26
28
30
13
15
15
34
33
22
32
29
11
10
15
31
24
21
29
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHN3589

PADDING

Storage Box Assy; Incl. 9 - 14

1шт.

9

KHN3591

BOX

1шт.

10

KHN2303

SPECIAL NUT

1шт.

11

KHN2304

SEAL

2шт.

12

KHN2305

SEAL

1шт.

13

KHN2306

SEAL

1шт.

14

KHN2307

SEAL

1шт.

15

KHN2309

BOLT,Spcl

7шт.

21

KHN2238

BRACKET

1шт.

22

KHR2740

SELF-TAP SCREW

2шт.

23

KHN2317

WASHER

2шт.

24

KHN2322

SEAL

1шт.

25

KHN3597

COVER

1шт.

26

KHN2321

HINGE

2шт.

27

KHR2731

SELF-TAP SCREW

12шт.

28

KHN2320

CATCH

Incl. 29, 30

2шт.

29

KHN2333

MAGNET

1шт.

30

KHN2334

PLATE

1шт.

31

152031A1

SCREW

4шт.

32

KHR2729

SELF-TAP SCREW

4шт.

33

KHN2323

RUBBER SEAL

1шт.

34

KHN2324

SEAL

2шт.
