(08-12) - HYDRAULICS - ARM CYLINDER LINE

Запчасти Case CX460 (08-12) - HYDRAULICS - ARM CYLINDER LINE (08) - HYDRAULICS

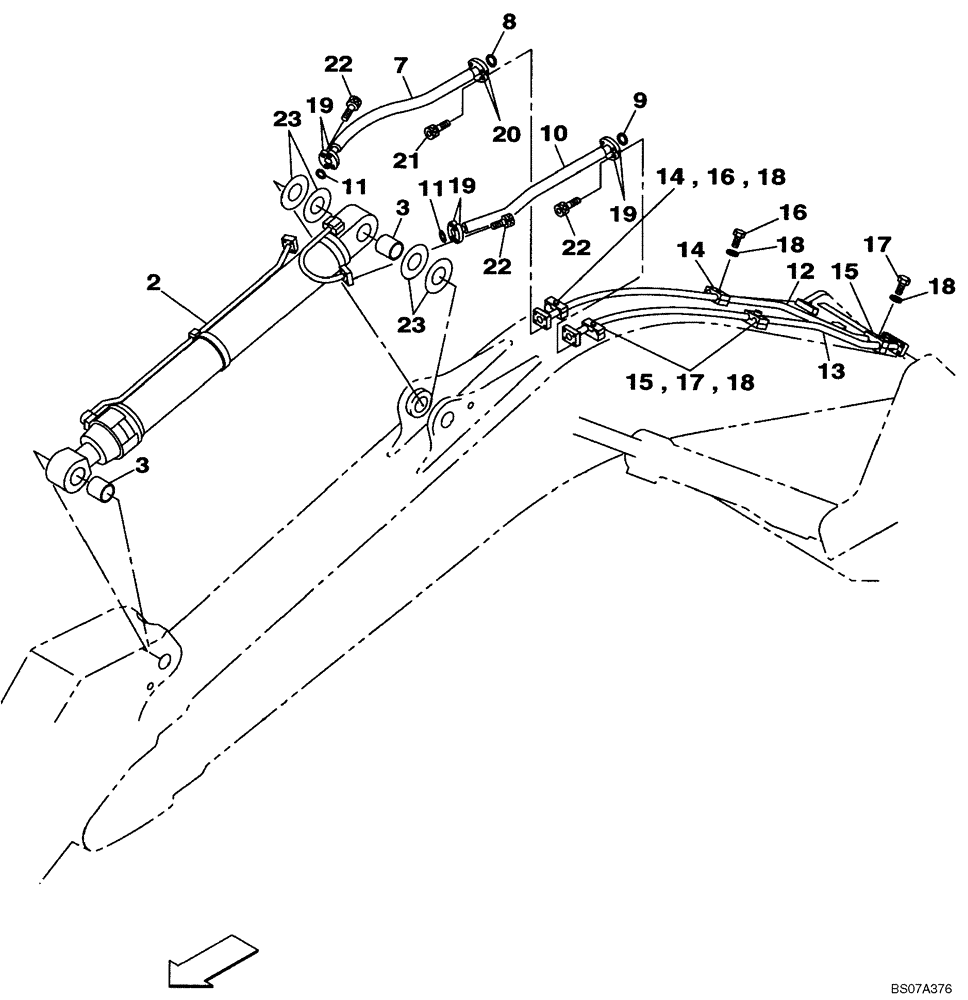

Схема запчастей Case CX460 - (08-12) - HYDRAULICS - ARM CYLINDER LINE (08) - HYDRAULICS
22
16
12
20
18
15
11
3
15
11
18
7
3
2
22
22
14
17
10
18
23
9
17
16
19
14
13
8
21
23
19
19
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KTV12731

HYDRAULIC CYLINDER

HYDRAULIC CYLINDERArm; Incl. 3; Also Includes All Parts On Figure 08-97, Replaces KTV10710

1шт.

3

KTV1125

SELF LUB RING

2шт.

7

KTV1274

HYDRAULIC HOSE,25.40 mm ID x 1600.00 mm

1шт.

8

155211A1

O-RING

1шт.

9

164450A1

O-RING

1шт.

10

KTV1275

HYDRAULIC HOSE,31.80 mm ID x 1600.00 mm

1шт.

11

164450A1

O-RING

2шт.

12

KTV1188

HYD TUBE,26 mm ID x 34 mm OD

1шт.

13

KTV1189

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

14

162595A1

CLAMP

2шт.

15

163845A1

CLAMP

3шт.

16

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

2шт.

17

827-16080

BOLT,Hex, M16 x 2 x 80mm, Cl 10.9

3шт.

18

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

5шт.

19

150124A1

FLANGE

6шт.

20

153459A1

FLANGE

2шт.

21

862-10040

HEX SOC SCREW,M10 x 40mm, Cl 12.9

4шт.

22

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

12шт.

23

KMV1518

SHIM,0.6mm Thk

1шт.
