(09-47) - ARM, EXCAVATOR, 4,0 M (13 FT 1 IN)

Запчасти Case CX460 (09-47) - ARM, EXCAVATOR, 4,0 M (13 FT 1 IN) (09) - CHASSIS/ATTACHMENTS

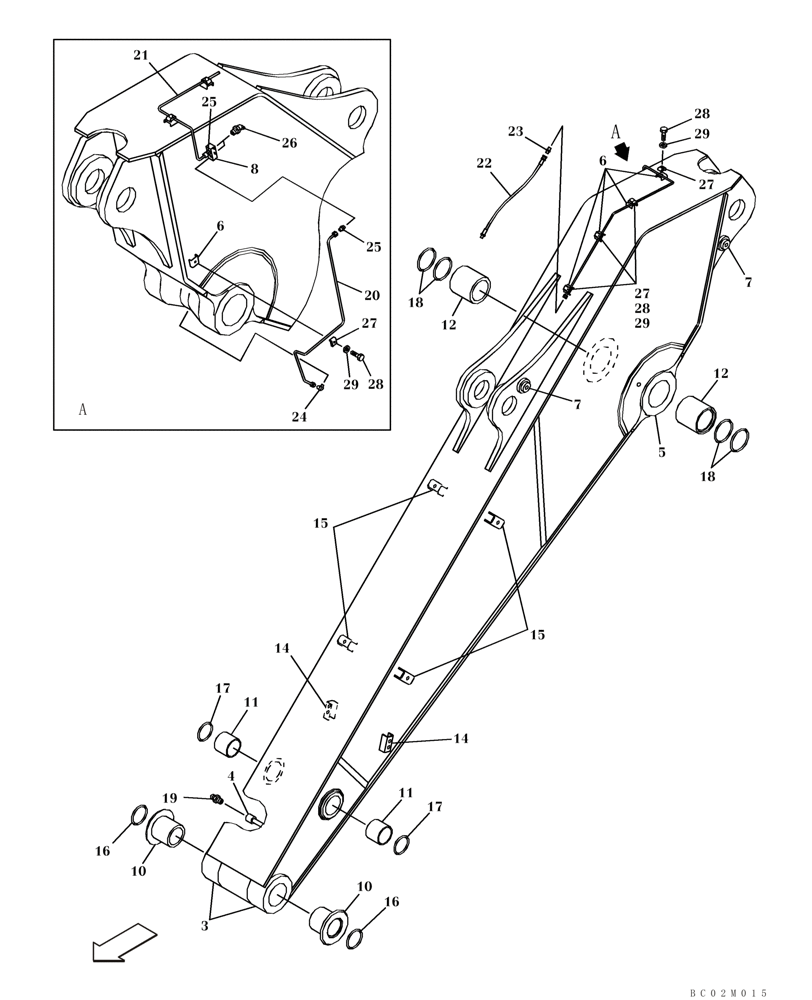

Схема запчастей Case CX460 - (09-47) - ARM, EXCAVATOR, 4,0 M (13 FT 1 IN) (09) - CHASSIS/ATTACHMENTS
25
29
15
a
12
28
29
16
7
23
28
27
18
8
19
6
21
14
7
17
3
14
11
28
18
26
25
6
16
27
10
bc02m015
15
20
29
5
22
12
a
27
10
4
11
24
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KTV1348

DIPPER

Incl. 2, 10, 11, 12

1шт.

2

NSS

NOT SOLD SEPARAT

Arm

1шт.

3

KTV1179

BOSS

2шт.

4

151365A1

FITTING

1шт.

5

KTV1308

BOSS

1шт.

6

150730A1

BAR

4шт.

7

KSV1335

HOLDER

2шт.

8

151612A1

MANIFOLD

1шт.

10

KTV1261

BUSHING

2шт.

11

KTV1262

BUSHING

2шт.

12

KTV1164

BUSHING

2шт.

14

KRV3117

BAR

2шт.

15

KRV3107

BAR

4шт.

16

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

2шт.

17

163000A1

SEAL

2шт.

18

163003A1

SEAL

4шт.

19

153630A1

LUBE NIPPLE

1шт.

20

KTV1328

TUBE ASSY.,6 mm ID x 8 mm OD

1шт.

21

KTV1354

HYD TUBE,6 mm ID x 8 mm OD

1шт.

22

152776A1

HOSE,560.00 mm

1шт.

23

152032A1

UNION

1шт.

24

152627A1

ELBOW

1шт.

25

152599A1

MULTIPOLE CONNECTOR

2шт.

26

153631A1

LUBE NIPPLE,1/8"-27 NPT

2шт.

27

168377A1

CLAMP

4шт.

29

153081A1

WASHER

4шт.

28

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

4шт.
