Запчасти Case CX460 (09-44) - BOOM CYLINDER MOUNTING - MODELS WITH LOAD HOLD (09) - CHASSIS/ATTACHMENTS

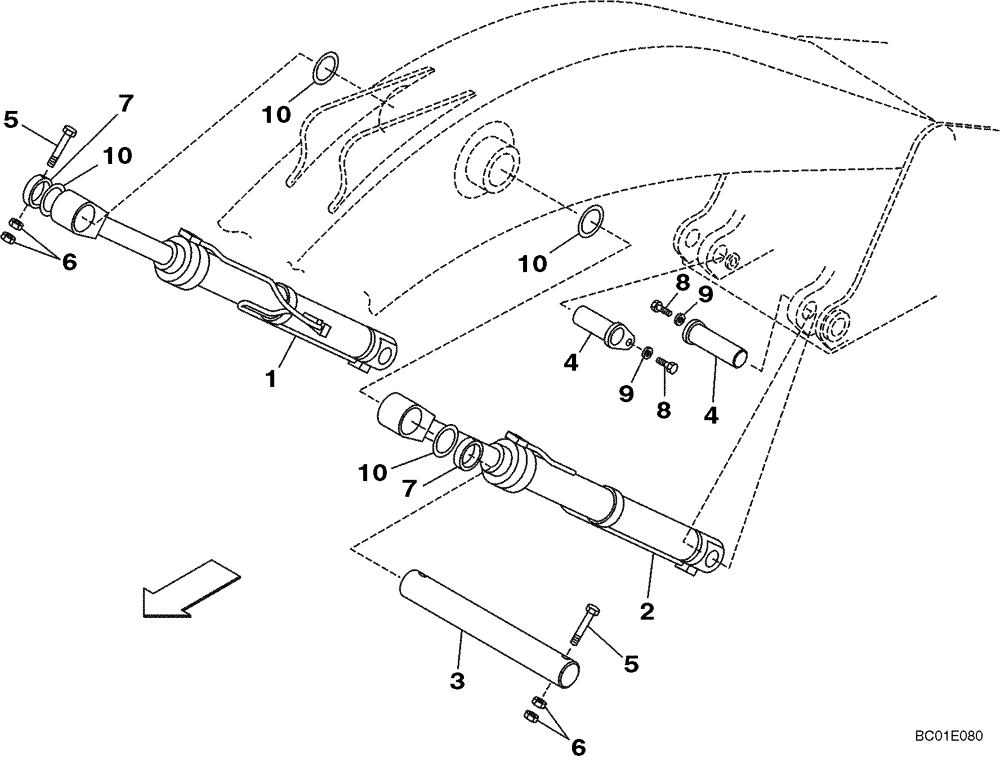

Схема запчастей Case CX460 - (09-44) - BOOM CYLINDER MOUNTING - MODELS WITH LOAD HOLD (09) - CHASSIS/ATTACHMENTS
1
7
10
9
5
10
8
4
10
4
8
7
6
2
10
9
6
5
3

Артикул

Название

Примечание

Количество

1

KTV1471

CYLINDER ASSY.

Boom, Right Hand; See Figure 08-95; Replaces KTV1404

1шт.

2

KTV1472

CYLINDER ASSY.

Boom, Left Hand; See Figure 08-95A; Replaces KTV1405

1шт.

3

KTV1232

PIN

1шт.

4

KTV1272

PIN

2шт.

5

827-24200

BOLT,Hex, M24 x 3 x 200mm, Cl 10.9

2шт.

6

829-13424

NUT,M24 x 2, Cl 10

4шт.

7

153808A1

RING, LOCKING

RING, LOCK

2шт.

8

102R020Y035R

BOLT

2шт.

9

KTV1185

SPACER

2шт.

10

167529A1

ADJUSTING PLATE

1шт.

Выбрано товаров: 10
