Запчасти Case CX460 (09-43) - BOOM CYLINDER, MOUNTING - MODELS WITHOUT LOAD HOLD (09) - CHASSIS/ATTACHMENTS

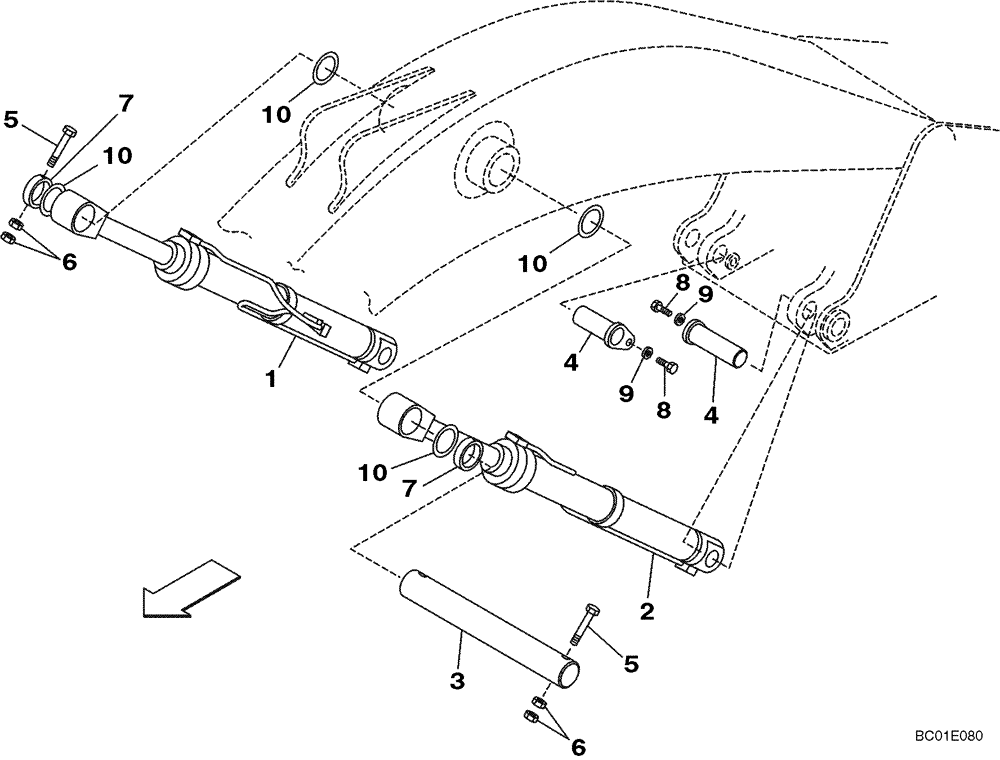

Схема запчастей Case CX460 - (09-43) - BOOM CYLINDER, MOUNTING - MODELS WITHOUT LOAD HOLD (09) - CHASSIS/ATTACHMENTS
4
9
6
10
10
1
8
2
5
6
10
8
7
10
4
5
9
7
3

Артикул

Название

Примечание

Количество

1

KTV1467

CYLINDER ASSY.

Boom; Right Hand; See Figure 08-95B; Replaces KTV1407

1шт.

2

KTV1468

CYLINDER ASSY.

Boom; Left Hand; See Figure 08-95C; Replaces KTV1408

1шт.

3

KTV1413

PIN

1шт.

4

KTV1414

PIN

2шт.

5

827-24200

BOLT,Hex, M24 x 3 x 200mm, Cl 10.9

2шт.

6

829-13424

NUT,M24 x 2, Cl 10

4шт.

7

153808A1

RING, LOCKING

RING, LOCK

2шт.

8

102R020Y035R

BOLT

2шт.

9

KTV1185

SPACER

2шт.

10

167529A1

ADJUSTING PLATE

1шт.

Выбрано товаров: 10
