(09-36) - TRANSPORT GUARD - WINDOW, FRONT

Запчасти Case CX460 (09-36) - TRANSPORT GUARD - WINDOW, FRONT (09) - CHASSIS/ATTACHMENTS

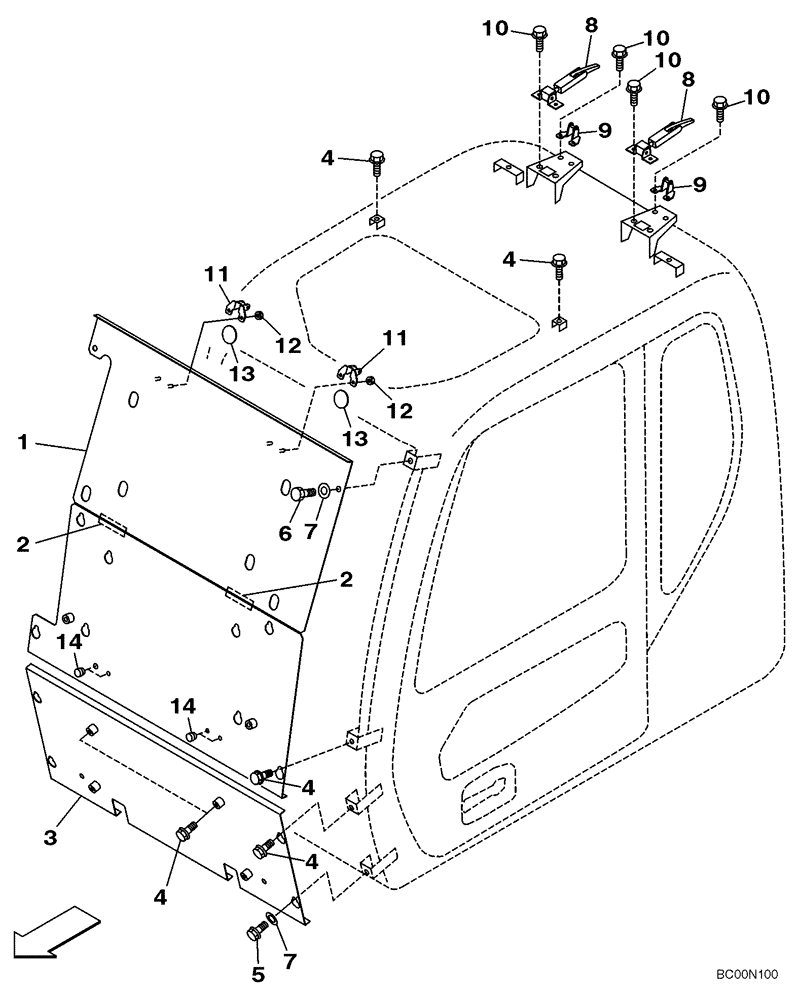

Схема запчастей Case CX460 - (09-36) - TRANSPORT GUARD - WINDOW, FRONT (09) - CHASSIS/ATTACHMENTS
9
8
9
10
6
12
4
4
10
12
5
13
1
3
10
10
2
4
8
7
2
4
14
4
11
14
7
13
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN3414

COVER

Transport Guard; Incl. 2

1шт.

2

NSS

NOT SOLD SEPARAT

Hinge

2шт.

3

KHN2870

COVER

Transport Guard

1шт.

4

162880A1

BOLT

4шт.

5

159657A1

BOLT,High Strength, M10

2шт.

6

167472A1

BOLT,High Strength, M10 x 20mm, Cl 10.9

6шт.

7

150409A1

WASHER

8шт.

8

150854A1

FASTENER

2шт.

9

150856A1

STOP LOCK

2шт.

10

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

8шт.

896-15008

WASHER,9mm ID x 21mm OD x 2.5mm Thk

8шт.

11

150856A1

STOP LOCK

2шт.

12

150469A1

FLANGE NUT

4шт.

13

151756A1

PLATE WASHER

2шт.

14

161804A1

RUBBER BLOCK

4шт.
