(08-98) - CYLINDER ASSY - BUCKET

Запчасти Case CX460 (08-98) - CYLINDER ASSY - BUCKET (08) - HYDRAULICS

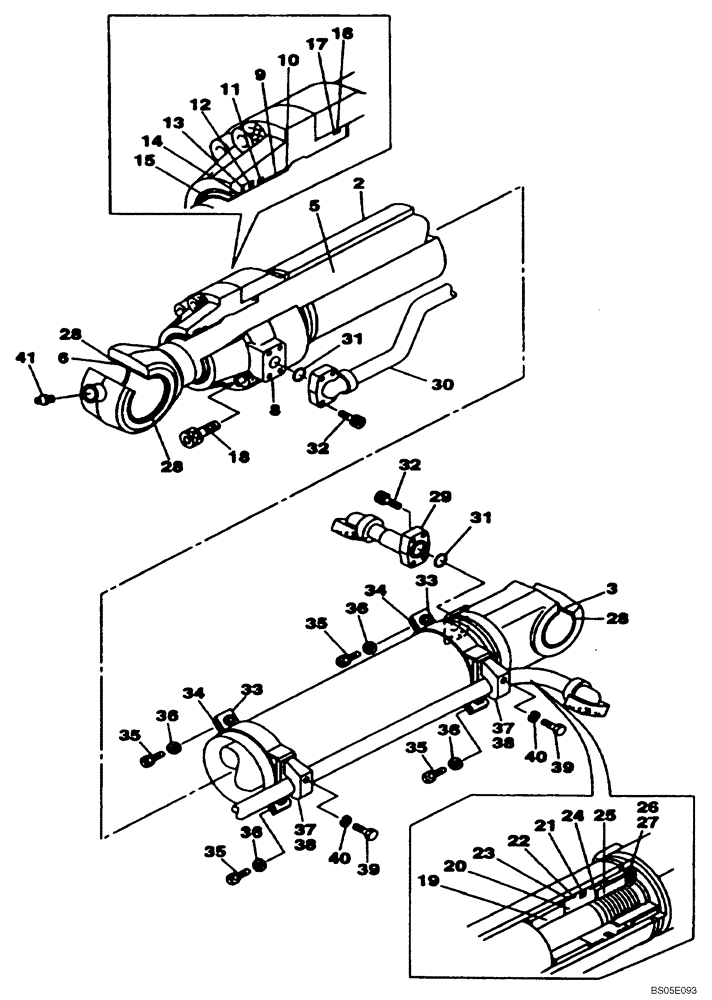

Схема запчастей Case CX460 - (08-98) - CYLINDER ASSY - BUCKET (08) - HYDRAULICS
3
6
26
12
35
30
23
31
36
36
41
33
38
15
32
16
35
8
31
39
40
11
27
35
17
19
14
21
29
13
37
37
24
28
10
34
35
25
36
39
38
34
5
20
36
2
9
28
28
33
22
32
40
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KTV1459

CYLINDER ASSY.

Bucket, Incl. 1 - 41

1шт.

LR01021

HYD CYL SLEEVE

Incl. 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Tube

1шт.

3

LB00829

BUSHING

1шт.

LB00943

PISTON ROD

Incl. 5, 6

1шт.

5

NSS

NOT SOLD SEPARAT

Rod

1шт.

6

LB00829

BUSHING

1шт.

8

LU00169

CYLINDER HEAD

1шт.

9

LB00669

BACK-UP RING

1шт.

10

LMU0072

RING

1шт.

11

LE00890

RING

1шт.

12

LE00891

WIPER SEAL

1шт.

13

LE00892

BACK-UP RING

1шт.

14

LE00893

GUIDE RING

1шт.

15

LE015190

WIPER SEAL

Replaces LE00894

1шт.

16

154821A1

O-RING

1шт.

17

LE01012

BACK-UP RING

1шт.

18

862-27090

HEX SOC SCREW,M27 x 90mm, Cl 12.9

8шт.

19

LE01013

BACK-UP RING

1шт.

20

LJ00992

JACK PISTON

1шт.

21

LE01014

SEALING RING

SEALRING

1шт.

22

LE01015

GUIDE RING

2шт.

23

LE01016

GUIDE RING

2шт.

24

165746A1

SHIM

1шт.

25

LA00908

SPECIAL NUT

1шт.

26

156228A1

SET SCREW

1шт.

27

155981A1

BALL

1шт.

28

163840A1

WIPER SEAL

4шт.

29

LK00405

COUPLING FLANGE

1шт.

30

LR00949

HYD TUBE

1шт.

31

154543A1

O-RING

2шт.

32

863-12035

HEX SOC SCREW,M12 x 35mm, Cl 12.9

8шт.

33

LD00068

CLAMP BRACKET

2шт.

34

LZU0074

CLAMP BRACKET

2шт.

35

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

4шт.

36

156227A1

WASHER

4шт.

37

155716A1

COLLAR

2шт.

39

164114A1

BOLT

2шт.

40

892-10012

LOCK WASHER,M12

2шт.

41

153630A1

LUBE NIPPLE

1шт.

LZ00496

SEAL KIT

Incl. 11 - 17, 21, 22, 23

1шт.
