(08-58A) - HYDRAULICS, AUXILIARY ATTACHMENT - 4,85 M (15 FT 11 IN) ARM

Запчасти Case CX460 (08-58A) - HYDRAULICS, AUXILIARY ATTACHMENT - 4,85 M (15 FT 11 IN) ARM (08) - HYDRAULICS

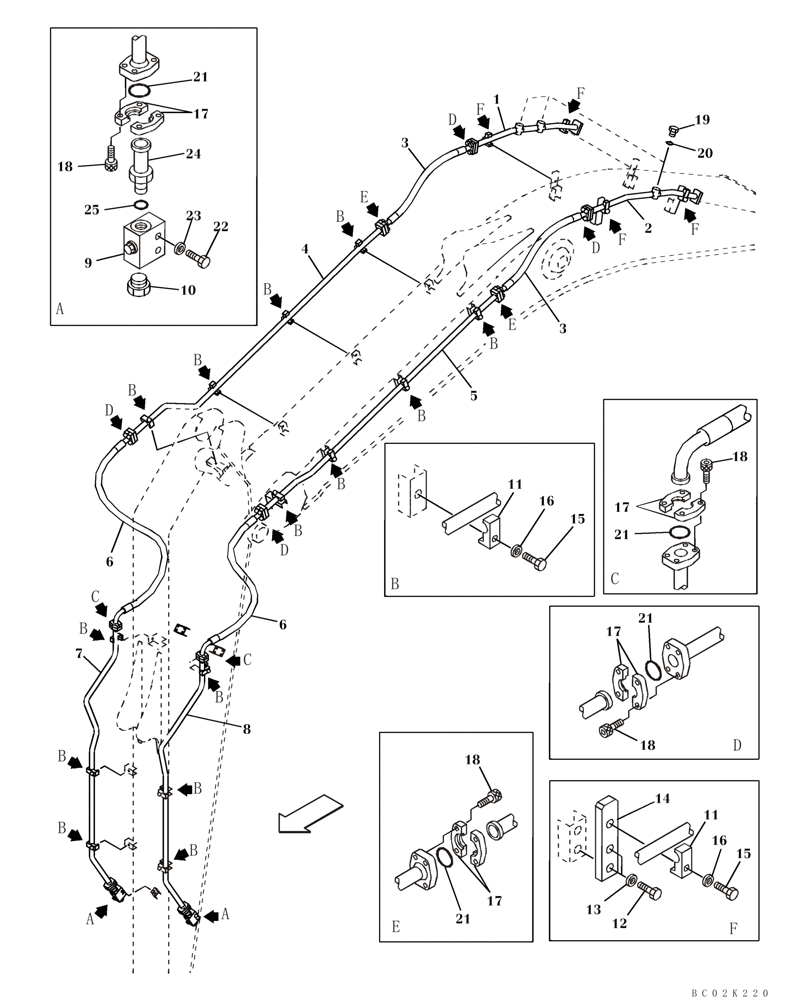

Схема запчастей Case CX460 - (08-58A) - HYDRAULICS, AUXILIARY ATTACHMENT - 4,85 M (15 FT 11 IN) ARM (08) - HYDRAULICS
3
15
d
2
9
f
24
e
b
e
b
f
b
d
17
11
b
b
25
b
21
b
f
3
13
b
5
b
17
6
10
1
18
18
4
17
f
a
d
15
b
16
7
b
14
6
a
21
8
16
23
18
a
b
bc02k220
f
d
b
c
12
b
c
19
e
21
11
b
21
20
22
17
c
18
d
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTV1217

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

2

KTV1216

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

3

162610A1

HOSE ASSY.

1300 mm (51-1/4 in)

2шт.

4

KTV1213

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

5

KTV1214

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

6

KTV1211

HYDRAULIC HOSE,31.80 mm ID x 2150.00 mm

2шт.

7

KTV1445

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

8

KTV1446

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

9

KHV10700

VALVE SECTION

Stop; Replaces KHV0389

2шт.

10

162335A1

PLUG

2шт.

11

KTV1209

CLAMP

16шт.

12

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

8шт.

13

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

8шт.

14

KTV1210

SUPPORT

4шт.

15

827-16080

BOLT,Hex, M16 x 2 x 80mm, Cl 10.9

16шт.

16

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

16шт.

17

150124A1

FLANGE

20шт.

18

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

40шт.

19

152924A1

PLUG

Incl. 20

3шт.

20

154503A1

O-RING

1шт.

21

164450A1

O-RING

10шт.

22

827-12080

BOLT,Hex, M12 x 1.75 x 80mm, Cl 10.9

4шт.

23

150811A1

WASHER

4шт.

24

KHV0451

FITTING

Incl. 25

2шт.

25

154559A1

O-RING

1шт.
