(08-24) - PILOT CONTROL LINES, TRAVEL - MODELS WITH LOAD HOLD & CONTROL SELECTOR VALVE

Запчасти Case CX460 (08-24) - PILOT CONTROL LINES, TRAVEL - MODELS WITH LOAD HOLD & CONTROL SELECTOR VALVE (08) - HYDRAULICS

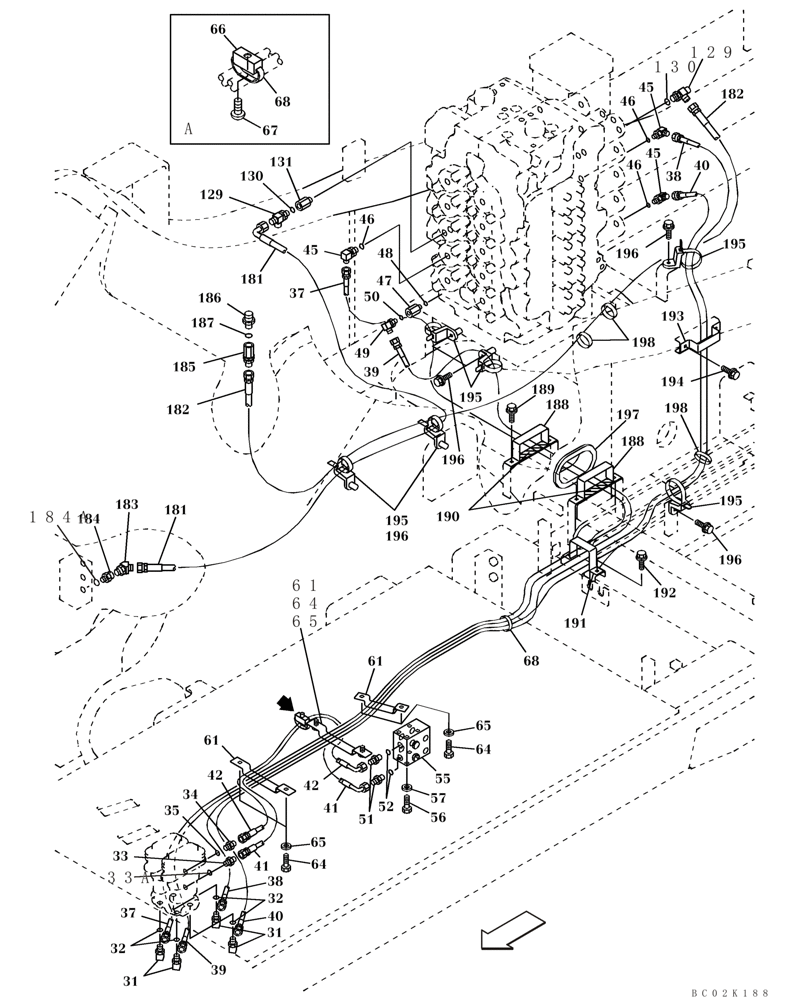

Схема запчастей Case CX460 - (08-24) - PILOT CONTROL LINES, TRAVEL - MODELS WITH LOAD HOLD & CONTROL SELECTOR VALVE (08) - HYDRAULICS
56
46
a
41
188
64
42
46
182
67
61
129
64
40
68
37
47
45
48
52
65
185
51
45
195
196
196
195
40
195
57
129
32
197
33
64
193
181
130
38
196
61
186
41
194
196
198
34
68
130
46
32
190
188
65
39
131
187
50
31
184a
191
189
198
33a
66
38
45
183
42
37
195
31
184
181
182
65
192
35
49
61
39
bc02k188
55
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

31

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 32

4шт.

32

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

33

161841A1

HYD CONNECTOR

Incl. 33A

1шт.

33a

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

34

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 35

1шт.

35

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

37

158130A1

HOSE,6.3mm ID x 1350mm L

3350 mm (131-7/8 in)

1шт.

38

157997A1

HOSE,6.3 mm ID x 3700.00 mm

1шт.

39

151904A1

HOSE,6.3mm ID x 3100mm L

1шт.

40

161292A1

HOSE,3550.00 mm

1шт.

41

KAJ3524

HYDRAULIC HOSE

1шт.

42

159019A1

HOSE ASSY.

900 mm (35-7/16 in)

1шт.

45

156554A1

ELBOW

Incl. 46

3шт.

46

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

47

KHJ1212

STUD

Incl. 48

1шт.

48

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

49

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 50

1шт.

50

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

51

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 52

2шт.

52

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

55

KRJ5903

MANIFOLD

1шт.

56

828-8100

BOLT,Hex, M8 x 1.25 x 100mm, Cl 10.9

4шт.

57

153081A1

WASHER

4шт.

61

KHJ1394

CLAMP

3шт.

64

627-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 10.9, Full Thd

6шт.

65

153081A1

WASHER

6шт.

66

150860A1

COLLAR

1шт.

67

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

68

150071A1

MOUNTING CLIP

1шт.

129

164107A1

TEE,3/8" ORB x 3/8" - 19 NPT x 3/8" - 19 NPT

Incl. 130

2шт.

130

154475A1

O-RING

1шт.

131

KHV0373

STUD

1шт.

181

KMJ1989

HOSE

1шт.

182

159079A1

HYDRAULIC HOSE

1шт.

183

KHJ1739

ELBOW

1шт.

184

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

Incl. 184A

1шт.

184a

154475A1

O-RING

1шт.

185

KHJ1078

ADAPTER

1шт.

186

KRJ1231

ADAPTER

Incl. 187

1шт.

187

154475A1

O-RING

1шт.

188

159036A1

CLAMP

2шт.

189

166350A1

BOLT

4шт.

190

159028A1

RUBBER BLOCK

2шт.

191

161095A1

CLAMP

1шт.

192

166350A1

BOLT

2шт.

193

159034A1

CLAMP

1шт.

194

166350A1

BOLT

2шт.

195

KHR2581

CLAMP

6шт.

196

KHJ1215

BOLT,Spcl

6шт.

197

163732A1

GROMMET

1шт.

198

150071A1

MOUNTING CLIP

1шт.

Выбрано товаров: 51
