Запчасти Case CX350 (08-043-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (08) - HYDRAULICS

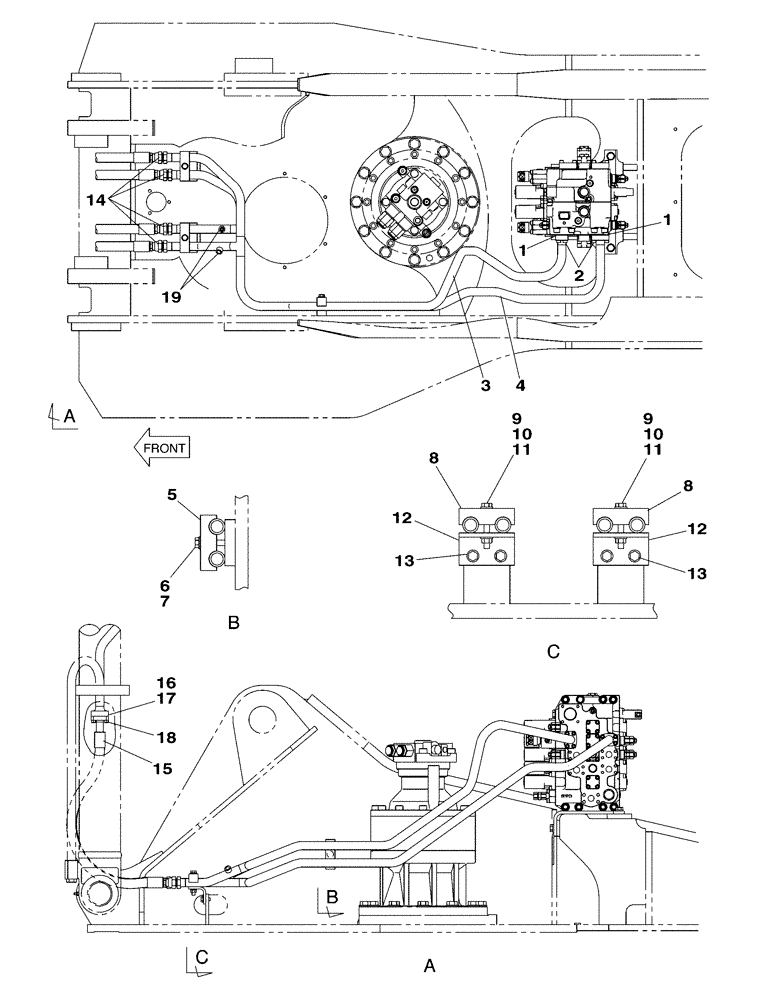

Схема запчастей Case CX350 - (08-043-00[01]) - HYDRAULIC CIRCUIT - BOOM CYLINDER (08) - HYDRAULICS
7
16
13
1
6
15
9
8
9
10
11
10
1
4
5
12
19
18
11
2
3
13
12
14
8
17

Артикул

Название

Примечание

Количество

1

154548A1

O-RING

2шт.

2

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

8шт.

3

KSJ2680

HYD TUBE,26 mm ID x 34 mm OD

1шт.

4

KSJ2681

HYD TUBE

1шт.

5

162308A1

COLLAR

1шт.

6

827-12070

BOLT,Hex, M12 x 1.75 x 70mm, Cl 10.9

1шт.

7

150811A1

WASHER

M12

1шт.

8

162308A1

COLLAR

2шт.

9

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

2шт.

10

150811A1

WASHER

M12

4шт.

11

829-1412

NUT,M12, Cl 10.9

2шт.

12

KSJ2682

BRACKET

2шт.

13

166352A1

BOLT

4шт.

14

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

15

KSJ2683

HOSE ASSY.,25.40 mm ID x 1070.00 mm

4шт.

16

155211A1

O-RING

4шт.

17

153459A1

FLANGE

8шт.

18

862-10035

HEX SOC SCREW,M10 x 35mm, Cl 12.9

16шт.

19

150824A1

PLUG

2шт.

Выбрано товаров: 19
