(03-011-00[02]) - FUEL SYSTEM

Запчасти Case CX350 (03-011-00[02]) - FUEL SYSTEM (04) - ELECTRICAL SYSTEMS

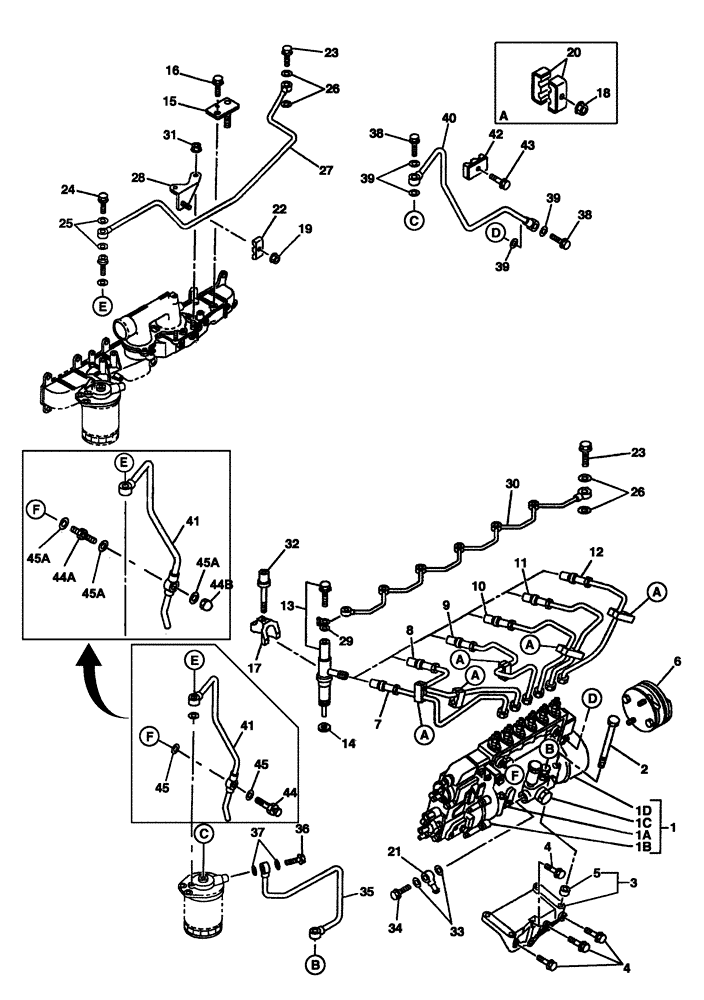

Схема запчастей Case CX350 - (03-011-00[02]) - FUEL SYSTEM (04) - ELECTRICAL SYSTEMS
45a
24
34
14
15
13
45
10
17
37
21
31
44b
1b
41
25
44
16
44a
19
36
28
7
33
22
18
45a
23
45
9
4
30
6
41
27
2
29
5
39
26
4
1c
8
38
45a
38
3
1
4
43
23
35
12
39
40
11
32
20
39
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87427219

PUMP, FUEL INJECTION

PUMP, INJECTION

1шт.

Consists Of Ref. Numbers 1A To 1D

1шт.

1a

NSS

NOT SOLD SEPARAT

Pump Injection

1шт.

Pump Injection

1шт.

1b

NSS

NOT SOLD SEPARAT

Governor

1шт.

Governor

1шт.

1c

NSS

NOT SOLD SEPARAT

Pump, Feed

1шт.

Pump, Feed

1шт.

1d

NSS

NOT SOLD SEPARAT

Governor

1шт.

Governor

1шт.

2

437852A1

BOLT

M10 x 80

4шт.

3

438039A1

BRACKET

1шт.

Consists Of Ref. Number 5

1шт.

4

288634A1

BOLT

M10 x 40

2шт.

4

437852A1

BOLT

M10 x 80

3шт.

5

426396A1

DOWEL

2шт.

6

438129A1

COUPLING

1шт.

See Page(s) 03-031-00-01

1шт.

7

437977A1

PIPE ASSY.

Cylinder, N°6

1шт.

8

437969A1

PIPE ASSY.

Cylinder, N°5

1шт.

9

437978A1

PIPE ASSY.

Cylinder, N°4

1шт.

10

437970A1

PIPE ASSY.

Cylinder, N°3

1шт.

11

437971A1

PIPE ASSY.

Cylinder, N°2

1шт.

12

437972A1

PIPE ASSY.

Cylinder, N°1

1шт.

13

437944A1

INJECTOR ASSY.

6шт.

See Page(s) 03-033-00-01

1шт.

14

438176A1

GASKET

6шт.

15

437979A1

BRACKET

1шт.

16

419935A1

BOLT

M8 x 16

1шт.

17

438046A1

BRACKET

6шт.

18

426414A1

FLANGE NUT

M6

6шт.

19

426414A1

FLANGE NUT

M6

1шт.

20

426415A1

CLIP

12шт.

21

426417A1

PIPE

1шт.

22

426415A1

CLIP

2шт.

23

438131A1

BOLT

2шт.

24

426418A1

BOLT

M8 x 18

1шт.

25

289091A1

PACKING

8,2 mm ID

2шт.

26

289092A1

GASKET

4шт.

27

437975A1

PIPE ASSY.

1шт.

28

437980A1

BRACKET

1шт.

29

438172A1

GASKET

6шт.

30

438037A1

PIPE ASSY.

1шт.

31

426067A1

FLANGE NUT

M10

2шт.

32

438047A1

BOLT

6шт.

33

426423A1

GASKET

14,2 mm ID

2шт.

34

426424A1

HYD CONNECTOR

1шт.

35

437973A1

PIPE ASSY.

1шт.

36

289104A1

BANJO BOLT

M14 x 27

1шт.

37

426423A1

GASKET

14,2 mm ID

2шт.

38

289104A1

BANJO BOLT

M14 x 27

2шт.

39

426423A1

GASKET

14,2 mm ID

4шт.

40

437974A1

PIPE ASSY.

1шт.

41

437976A1

PIPE ASSY.

1шт.

42

289428A1

HOSE CLIP

2шт.

43

289011A1

BOLT

M6 x 30

2шт.

44

440166A1

VALVE

1шт.

44a

288836A1

VALVE POPPET

1шт.

44b

289069A1

NUT

1шт.

45

426423A1

GASKET

14,2 mm ID

2шт.

45a

426423A1

GASKET

14,2 mm ID

4шт.
