(09-131-00[01]) - QUARRY BUCKET

Запчасти Case CX350 (09-131-00[01]) - QUARRY BUCKET (09) - CHASSIS

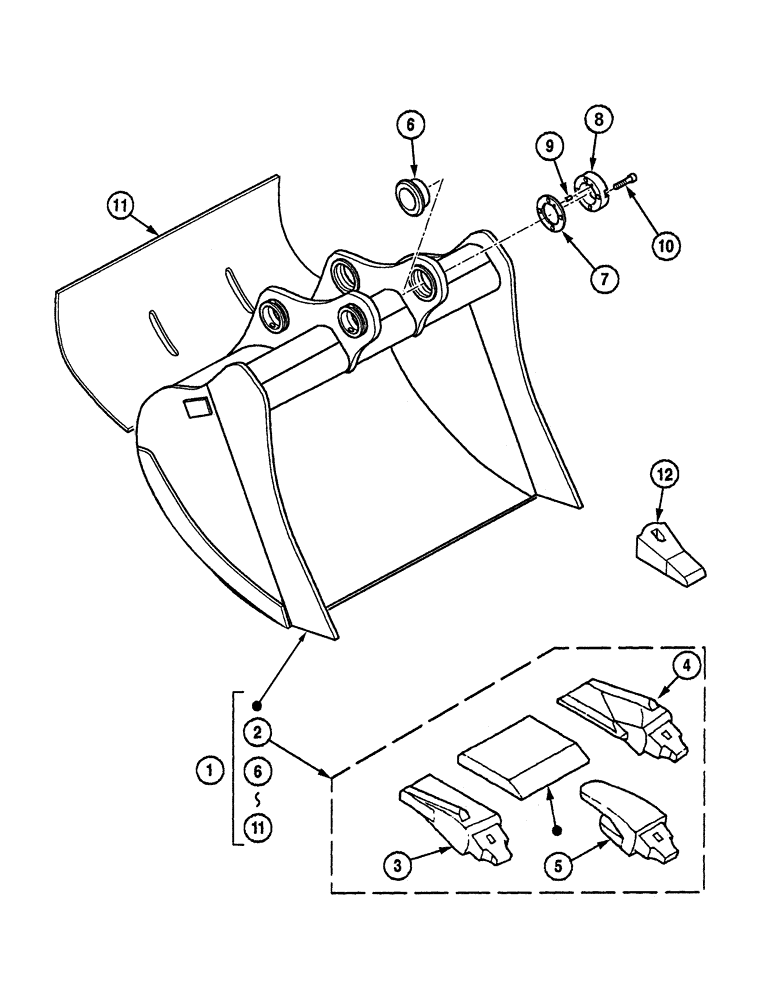

Схема запчастей Case CX350 - (09-131-00[01]) - QUARRY BUCKET (09) - CHASSIS
8
4
7
10
3
1
6
9
5
6
11
2
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

1шт.

See Sales Department

1шт.

Consists Of Ref. Numbers 2, 6 To 11

1шт.

Bucket, 2010L - 1.65m (65 in)

1шт.

2

B7756107

EDGE, CUTTING

1шт.

Consists Of Ref. Numbers 3, 4, 5

1шт.

3

NSS

NOT SOLD SEPARAT

Angle Plate

1шт.

Left

1шт.

4

NSS

NOT SOLD SEPARAT

Angle Plate

1шт.

Right

1шт.

5

NSS

NOT SOLD SEPARAT

Support

3шт.

6

J1756150

BUSHING

90 x 130 x 91 mm

1шт.

7

G1756148

WASHER

1шт.

8

F1756147

CAP

1шт.

9

R1136031

SPLIT PIN/SAFETY PIN

3шт.

10

G532916

SCREW,Hex Skt Hd, M16 x 50mm, Cl 10.9

4шт.

11

450121A1

REINFORCEMENT

1шт.

12

REF

INSTRUCTION

Tooth

5шт.

See Page(s) 09-139-00

1шт.
