(09-117-00[01]) - DIPPER CYLINDER

Запчасти Case CX350 (09-117-00[01]) - DIPPER CYLINDER (09) - CHASSIS

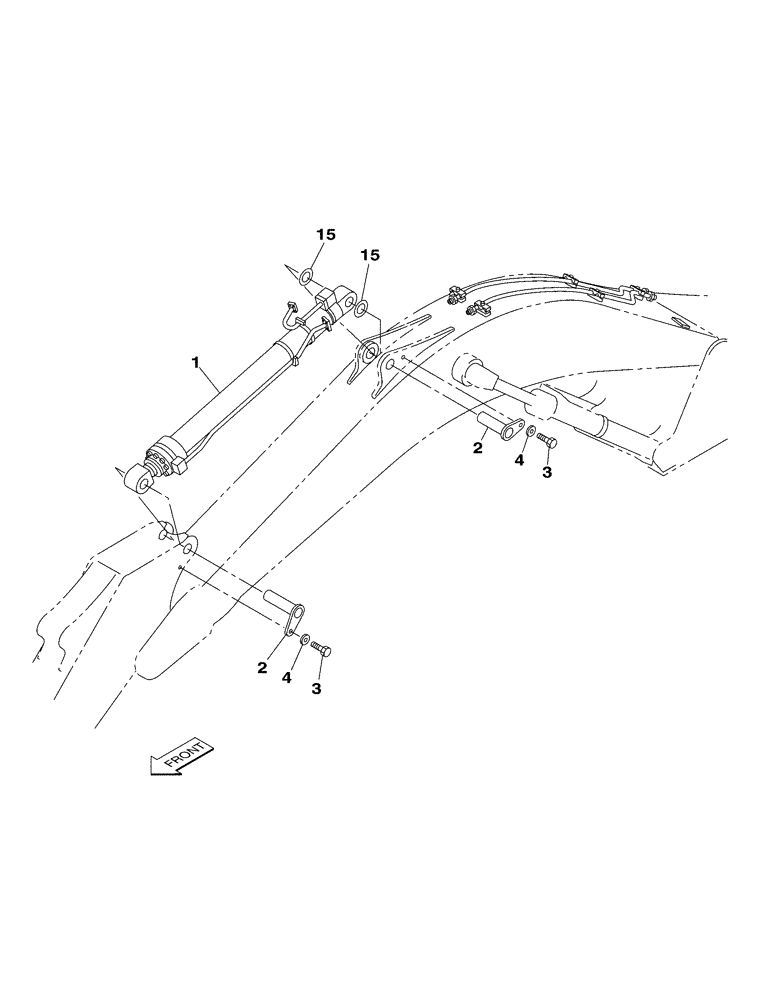

Схема запчастей Case CX350 - (09-117-00[01]) - DIPPER CYLINDER (09) - CHASSIS
4
3
3
15
2
15
2
1
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSV1395

HYDRAULIC CYLINDER

1шт.

See Page(s) 08-207-00-01

1шт.

2

KSV1417

PIN

2шт.

3

102R020Y035R

BOLT

M20 x 35

2шт.

4

KTV1185

SPACER

2шт.

15

158451A1

SPACER

1шт.

REF

INSTRUCTION

1шт.

See Page(s) 08-055-00-01

1шт.
