(09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (6.45 M)

Запчасти Case CX350 (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (6.45 M) (09) - CHASSIS

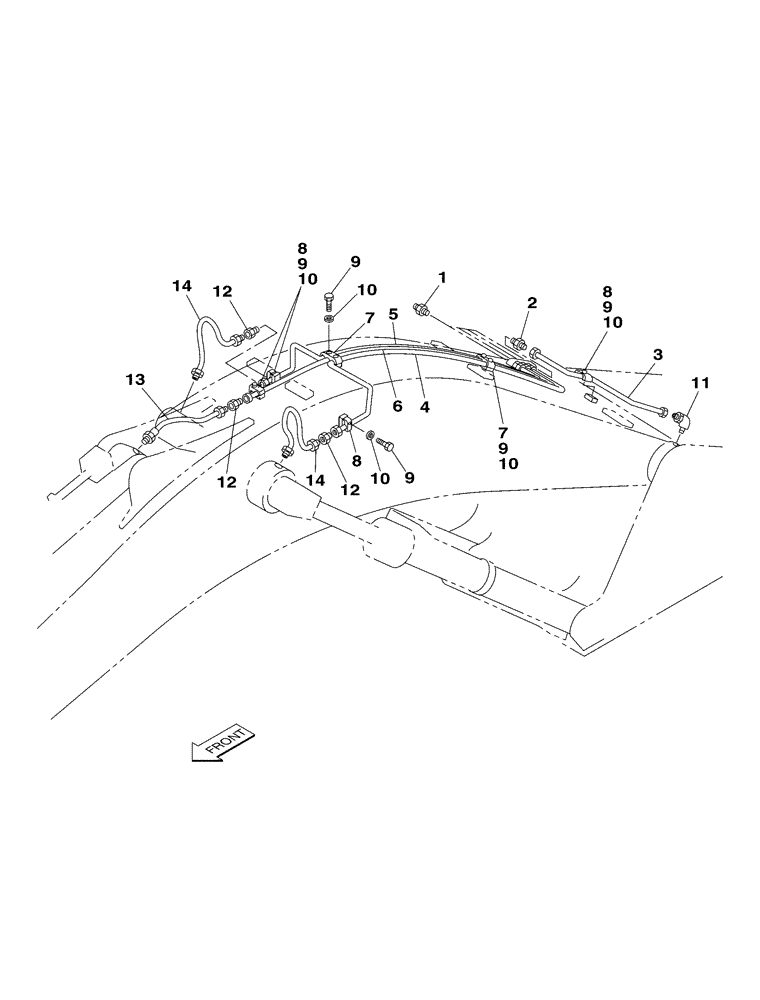

Схема запчастей Case CX350 - (09-101-00[01]) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (6.45 M) (09) - CHASSIS
13
9
10
9
10
12
10
6
8
14
9
5
3
10
9
8
8
9
10
12
14
2
12
7
1
4
11
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

4шт.

2

152599A1

MULTIPOLE CONNECTOR

4шт.

3

KSV1379

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

KSV1380

HYD TUBE,6 mm ID x 8 mm OD

1шт.

5

KSV1381

HYD TUBE,6 mm ID x 8 mm OD

1шт.

6

KSV1382

HYD TUBE,6 mm ID x 8 mm OD

1шт.

7

KHV0340

CLAMP

2шт.

8

168377A1

CLAMP

4шт.

9

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

8шт.

10

153081A1

WASHER

8шт.

11

152627A1

ELBOW

1шт.

12

152032A1

UNION

3шт.

13

152432A1

HOSE,6.3mm ID x 770mm L

1шт.

14

152776A1

HOSE,560.00 mm

2шт.

9

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

8шт.
