(09-075-01[01]) - CAB - WINDSHIELD - OPENING ROOF

Запчасти Case CX350 (09-075-01[01]) - CAB - WINDSHIELD - OPENING ROOF (09) - CHASSIS

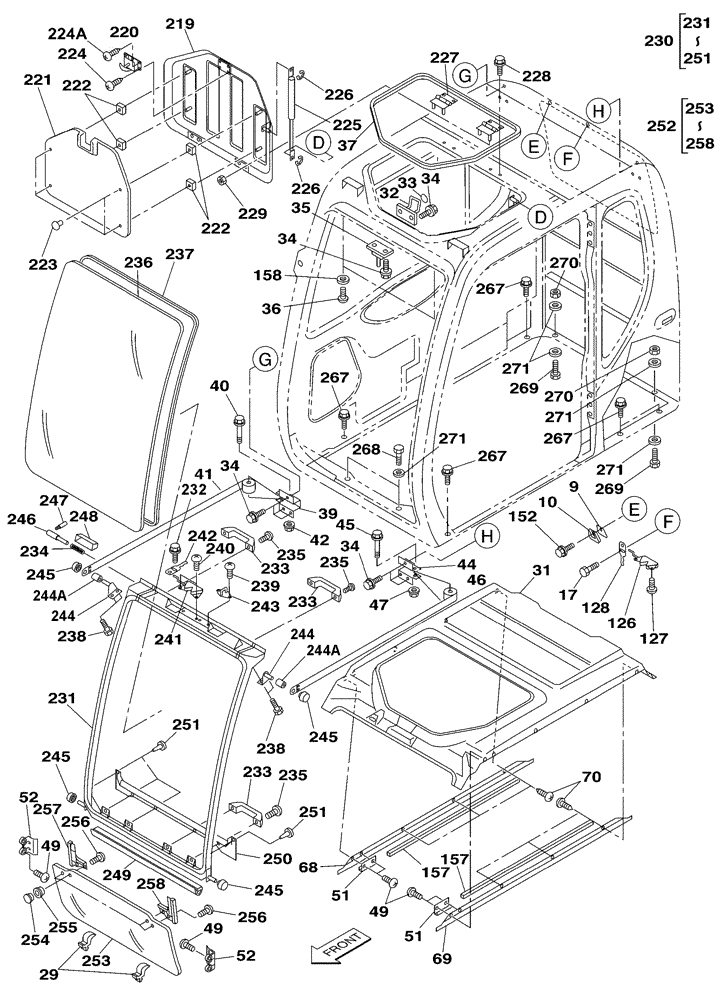

Схема запчастей Case CX350 - (09-075-01[01]) - CAB - WINDSHIELD - OPENING ROOF (09) - CHASSIS
29
235
231
253
222
233
37
152
270
232
39
41
224a
49
222
243
235
34
245
70
226
36
242
17
224
255
231
237
98
241
219
9
31
158
238
258
51
230
233
271
226
69
40
234
34
51
245
235
271
247
245
127
49
221
10
244a
236
34
251
240
227271
32
229
268
223
253
34
157
47
256
269
52
251
267
270
252
49
267
228
246
267
42
35
238
256
254
52
271
227
224a
233
225
239
45
267
128
244
245
126
157
46
251
244
257
220
248
44
249
33
250
258
269
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

9

161353A1

SHIM

1шт.

10

161352A1

STOP

1шт.

17

159584A1

FLANGE BOLT,Shldr

1шт.

29

KHN2654

RUBBER BLOCK

2шт.

31

KHN3259

ROOF LINING

1шт.

32

KHN2657

CATCH PLATE

1шт.

33

KHN2658

SEAL

2шт.

34

KHN2896

BOLT,Spcl

M6 x 1 x 16

10шт.

35

KHN2971

BAR

1шт.

36

KHN2661

RUBBER BLOCK

2шт.

37

KHN2662

WEATHERSTRIP

1шт.

39

KHN2664

SUPPORT

1шт.

40

KHN2665

BOLT,Spcl

M6 x 1 x 10

1шт.

41

KHN2666

SPRING

1шт.

42

161453A1

FLANGE NUT

1шт.

44

KHN2668

SUPPORT

1шт.

45

KHN2665

BOLT,Spcl

M6 x 1 x 10

1шт.

46

KHN2669

SPRING

1шт.

47

161453A1

FLANGE NUT

1шт.

49

KHN2671

SCREW

M6 x 1 x 20

8шт.

51

KHN2673

STOP

2шт.

52

KHN2674

LOCKING TAB

2шт.

68

KHN2692

GUIDE

1шт.

69

KHN2693

GUIDE

1шт.

70

KHN2694

SCREW,Spcl

M5 x 16

6шт.

126

KHN2750

LOCK ASSY

1шт.

127

KHN2751

SCREW,Spcl

M8 x 16

2шт.

128

KHN2752

CATCH PLATE

1шт.

152

KHN2850

BOLT,Spcl

M10 x 25

1шт.

157

KHN2881

SEAL PROTECTION

2шт.

158

KHN2908

WASHER

2шт.

219

KHN3671

HATCH

1шт.

220

161451A1

LATCH ASSY.

1шт.

221

KHN3258

ROOF LINING

1шт.

222

KHN2824

SPACER

4шт.

223

KHN2825

ANCHOR

4шт.

224

KHN2682

SCREW,Spcl

M6 x 1 x 12

4шт.

224a

KHN3331

SCREW,Spcl

4шт.

225

KHN2827

GAS STRUT

2шт.

226

KHN2828

CIRCLIP

4шт.

227

KHN2909

HINGE

2шт.

228

KHN2896

BOLT,Spcl

M6 x 1 x 16

4шт.

229

161453A1

FLANGE NUT

4шт.

230

KHN3622

WINDOW ASSY

1шт.

Consists Of Ref. Numbers 231 To 251

1шт.

231

KHN2857

WINDOW FRAME

1шт.

232

159584A1

FLANGE BOLT,Shldr

1шт.

233

161410A1

HANDLE

3шт.

234

161436A1

SPRING

1шт.

235

161411A1

SCREW

6шт.

236

KHN2632

WINDSHIELD

1шт.

237

KHN2633

WEATHERSTRIP

1шт.

238

KHN2686

BOLT,Spcl

M6 x 1 x 20

4шт.

239

KHN2702

SCREW,Spcl

M8 x 20

2шт.

240

KHN2751

SCREW,Spcl

M8 x 16

2шт.

241

KHN2830

LATCH ASSY.

1шт.

242

KHN2831

LEVER

1шт.

243

KHN2832

STRIKER PLATE

1шт.

244

KHN2833

SUPPORT

2шт.

244a

KHN3024

SHIELD

2шт.

245

KHN2834

ROLLER BEARING

4шт.

246

KHN2835

PIN

1шт.

247

KHN2836

LEVER

1шт.

248

KHN2837

GASKET

1шт.

249

KHN2838

SEAL

1шт.

250

KHN3623

PADDING

1шт.

251

KHN2840

FASTENER

4шт.

252

KHN2617

WINDOW ASSY

1шт.

Consists Of Ref. Numbers 253 To 258

1шт.

253

KHN2634

CAB GLASS

1шт.

254

KHN2761

NUT

4шт.

255

KHN2762

GROMMET

4шт.

256

KHN2764

SCREW,Spcl

M5 x 0,8 x 10

4шт.

257

KHN2841

SEAL

1шт.

258

KHN2842

SEAL

1шт.

267

166352A1

BOLT

5шт.

268

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

269

ADS2876

BOLT

M12 x 50

2шт.

270

162R012VR

NUT

M12

2шт.

271

150811A1

WASHER

M12

6шт.
