(09-055-01[01]) - HAND CONTROL ARM - RIGHT

Запчасти Case CX350 (09-055-01[01]) - HAND CONTROL ARM - RIGHT (09) - CHASSIS

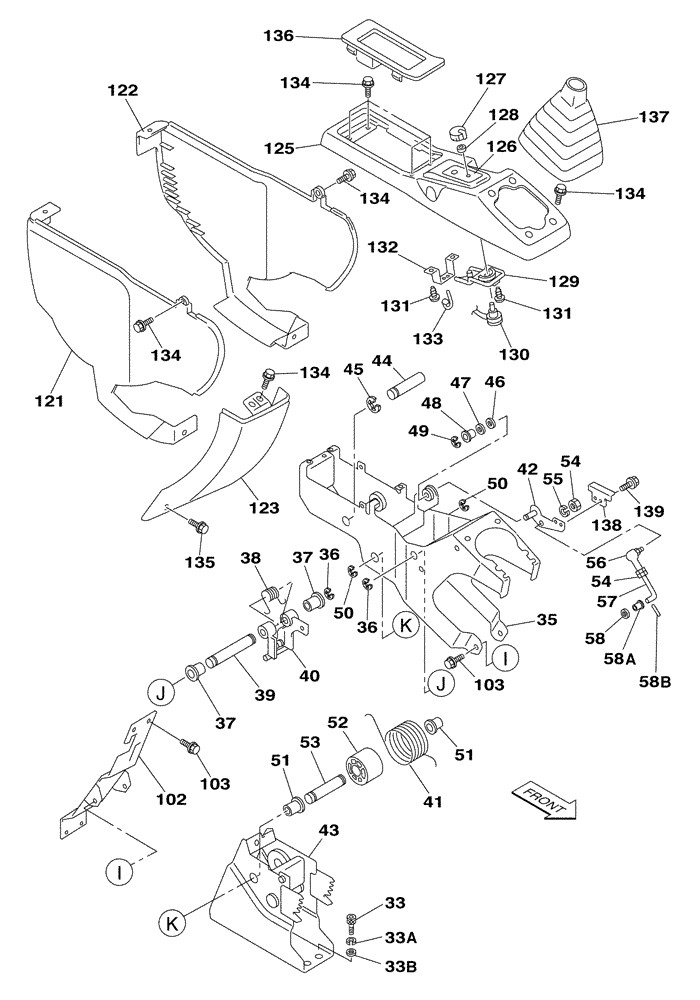

Схема запчастей Case CX350 - (09-055-01[01]) - HAND CONTROL ARM - RIGHT (09) - CHASSIS
43
136
127
131
58a
133
51
46
57
37
55
38
135
40
103
134
102
36
129
52
126
138
139
50
41
53
44
134
103
36
56
122
33
130
131
58
48
54
121
123
47
50
134
128
58b
54
39
125
37
49
42
51
45
134
35
137
33a
33b
132
134
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

33

KHJ1641

BOLT,Hex Skt Hd

4шт.

33a

892-11010

LOCK WASHER,M10

4шт.

35

KHN2248

FRAME

1шт.

36

KHN2270

LOCKING RING

2шт.

37

KHN2249

BUSHING

2шт.

38

KHN2340

SPRING

1шт.

39

KHN2250

PIN

1шт.

40

KHN2275

TRIGGER

1шт.

41

KHN2277

SPRING

1шт.

42

KHN2273

LEVER

1шт.

43

KHN2246

FRAME

1шт.

44

KHN2266

PIN

1шт.

45

KHN2397

LOCKING RING

1шт.

46

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

47

157560A1

WAVE WASHER

1шт.

48

KHN2279

BUSHING

1шт.

49

KHN2269

LOCKING RING

1шт.

50

KHN2272

LOCKING RING

2шт.

51

KHN2261

BUSHING

2шт.

52

KHN2401

SPACER

1шт.

53

KHN2259

PIN

1шт.

54

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

55

892-11006

LOCK WASHER,M6

1шт.

56

150054A1

BALL JOINT

1шт.

57

KHN2260

THREADED ROD

1шт.

58

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

58a

KHN2251

BUSHING

2шт.

58b

733-1616

COTTER PIN,M1.6 x 16

2шт.

102

KHN2274

BRACKET

1шт.

103

166350A1

BOLT

4шт.

121

KHN3580

PADDING

1шт.

122

KHN3581

PADDING

1шт.

123

KHN3575

PADDING

1шт.

125

KHN3571

COVER

1шт.

126

KHR2754

DECAL

1шт.

127

KHR2750

KNOB

1шт.

128

KHR2741

PACKING

1шт.

129

KHR2951

COVER

1шт.

130

KHR2751

SWITCH

1шт.

131

161856A1

SCREW,M4 x 1.41

3шт.

132

KHR2955

BRACKET

1шт.

133

150067A1

MOUNTING CLIP

1шт.

134

KHN2132

BOLT,Hex Flg Hd, M6 x 16

14шт.

135

KHN2367

BOLT

2шт.

136

KHN2290

BELLOWS

1шт.

137

KHN3585

BELLOWS

1шт.

138

KHN3584

BRACKET, SUPPORTING

1шт.

139

KHN2131

BOLT

2шт.

33b

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.
