(09-055-00[01]) - HAND CONTROL ARM - RIGHT

Запчасти Case CX350 (09-055-00[01]) - HAND CONTROL ARM - RIGHT (09) - CHASSIS

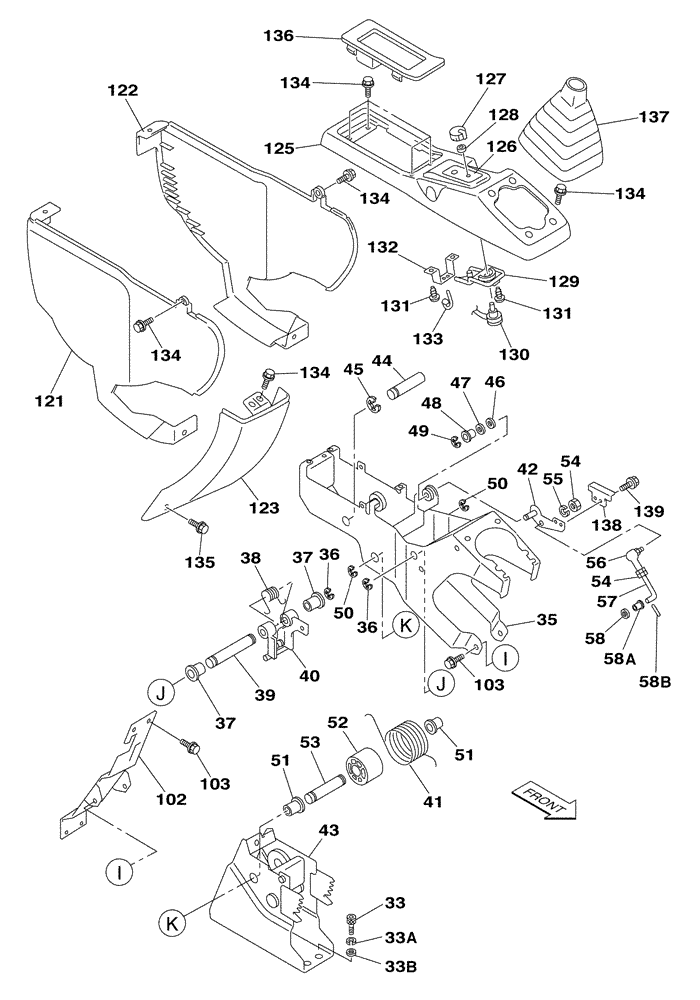

Схема запчастей Case CX350 - (09-055-00[01]) - HAND CONTROL ARM - RIGHT (09) - CHASSIS
130
131
132
103
131
53
102
58b
43
135
40
138
139
129
33a
38
37
57
123
39
51
134
44
37
125
58
103
36
49
41
122
58a
35
50
36
128
52
46
50
137
55
47
121
33b
56
48
133
134
134
42
51
134
126
54
134
127
54
45
136
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

33

KHJ1641

BOLT,Hex Skt Hd

4шт.

33a

892-11010

LOCK WASHER,M10

4шт.

35

KHN2248

FRAME

1шт.

36

KHN2270

LOCKING RING

2шт.

37

KHN2249

BUSHING

2шт.

38

KHN2340

SPRING

1шт.

39

KHN2250

PIN

1шт.

40

KHN2275

TRIGGER

1шт.

41

KHN2277

SPRING

1шт.

42

KHN2273

LEVER

1шт.

43

KHN2246

FRAME

1шт.

44

KHN2266

PIN

1шт.

45

KHN2397

LOCKING RING

1шт.

46

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

47

157560A1

WAVE WASHER

1шт.

48

KHN2279

BUSHING

1шт.

49

KHN2269

LOCKING RING

1шт.

50

KHN2272

LOCKING RING

2шт.

51

KHN2261

BUSHING

2шт.

52

KHN2401

SPACER

1шт.

53

KHN2259

PIN

1шт.

54

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

55

892-11006

LOCK WASHER,M6

1шт.

56

150054A1

BALL JOINT

1шт.

57

KHN2260

THREADED ROD

1шт.

58

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

58a

KHN2251

BUSHING

2шт.

58b

733-1616

COTTER PIN,M1.6 x 16

2шт.

102

KHN2274

BRACKET

1шт.

103

166350A1

BOLT

4шт.

121

KHN2287

COVER

1шт.

122

KHN2288

PADDING

1шт.

123

KHN2289

COVER

1шт.

125

KHN3522

COVER

1шт.

126

KHR2754

DECAL

1шт.

127

KHR2750

KNOB

1шт.

128

KHR2741

PACKING

1шт.

129

KHR2951

COVER

1шт.

130

KHR2751

SWITCH

1шт.

131

161856A1

SCREW,M4 x 1.41

3шт.

132

KHR2955

BRACKET

1шт.

133

150067A1

MOUNTING CLIP

1шт.

134

KHN2132

BOLT,Hex Flg Hd, M6 x 16

14шт.

135

KHN2367

BOLT

2шт.

136

KHN2290

BELLOWS

1шт.

137

KHN2022

BELLOWS

1шт.

138

KHN2282

BRACKET, SUPPORTING

1шт.

139

KHN2131

BOLT

2шт.

33b

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.
