(09-041-02[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - PICK HAMMER - SMALL FLOW

Запчасти Case CX350 (09-041-02[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - PICK HAMMER - SMALL FLOW (09) - CHASSIS

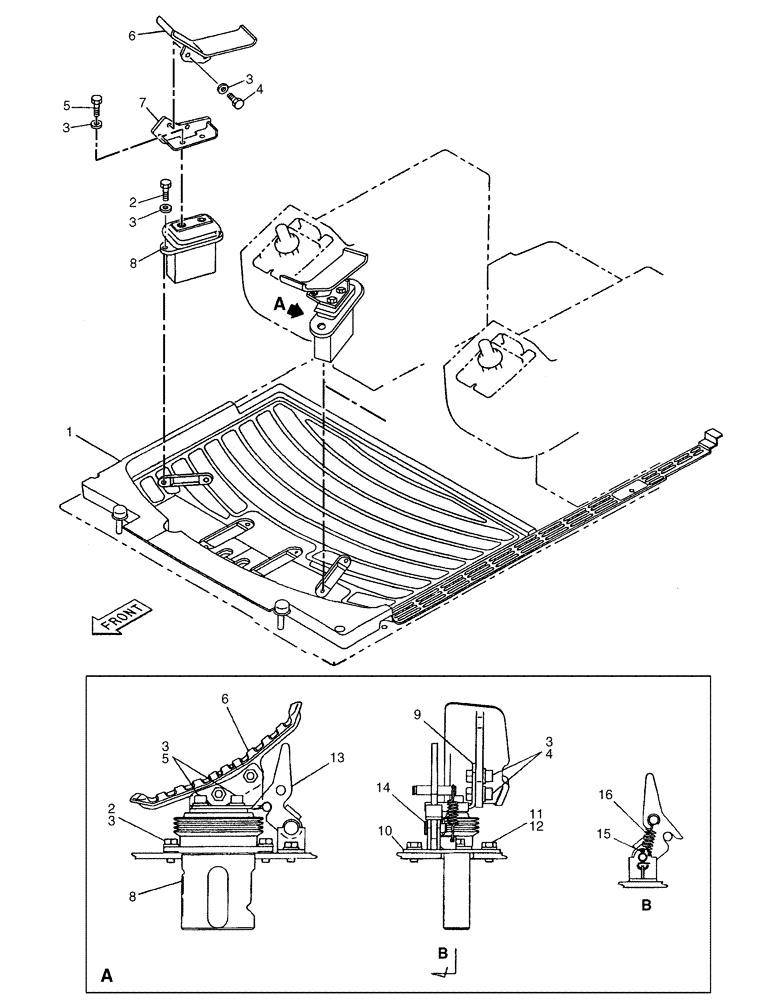

Схема запчастей Case CX350 - (09-041-02[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - PICK HAMMER - SMALL FLOW (09) - CHASSIS
5
2
3
8
3
3
10
6
1
2
12
5
3
4
9
4
6
8
7
16
15
14
3
11
3
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1933

FLOOR MAT

1шт.

2

150552A1

BOLT,High Strength, Hex, M10 x 25mm

M10 x 25; 10.9

4шт.

3

150604A1

WASHER

12шт.

4

KHJ1820

BOLT,Hex Skt Hd

4шт.

5

165404A1

BOLT,Hex Skt, M10 x 20mm

4шт.

6

KHJ1629

PEDAL

2шт.

7

KHJ1643

BRACKET

1шт.

8

KRJ5864

CONTROL BLOCK

2шт.

See Page(s) 08-189-00

1шт.

9

KHJ2188

BRACKET

1шт.

10

KHJ2186

BRACKET

1шт.

11

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10.9

2шт.

12

150604A1

WASHER

2шт.

13

KHJ2187

LEVER

1шт.

14

116497A1

HEADED PIN

1шт.

15

160372A1

PIN

1шт.

16

156653A1

TENSION SPRING

1шт.
