(09-041-01[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - SMALL FLOW

Запчасти Case CX350 (09-041-01[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - SMALL FLOW (09) - CHASSIS

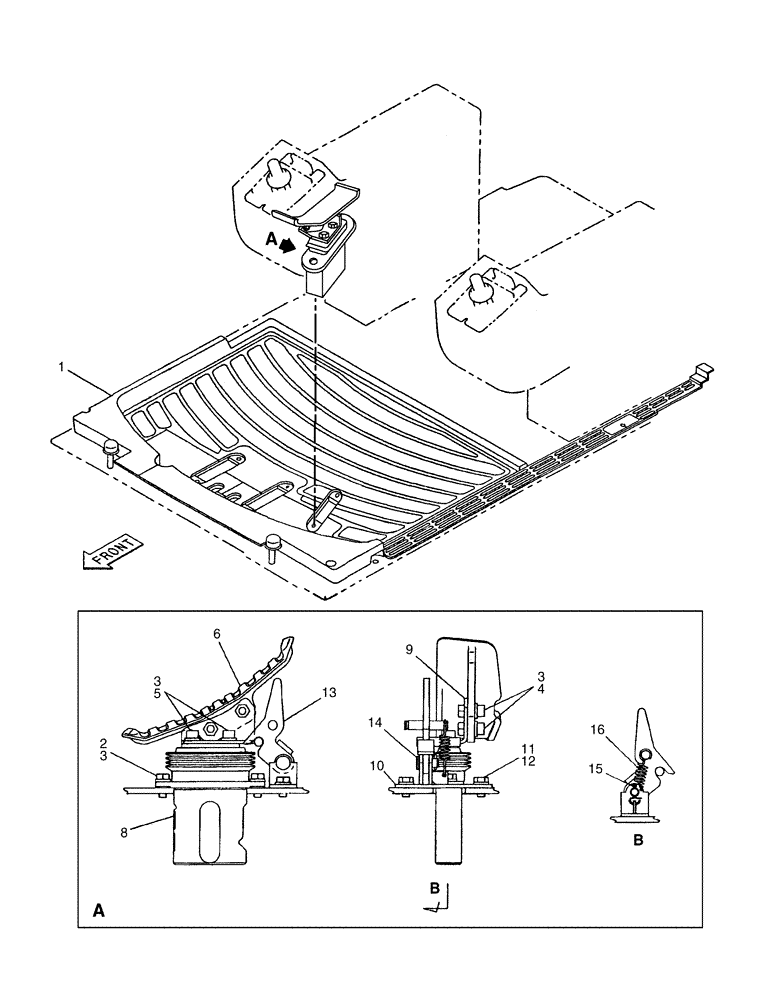

Схема запчастей Case CX350 - (09-041-01[01]) - OPTION CONTROL - OPERATORS COMPARTMENT - SMALL FLOW (09) - CHASSIS
10
11
8
2
3
16
3
12
6
3
9
13
4
15
14
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ1955

FLOOR MAT

1шт.

2

150552A1

BOLT,High Strength, Hex, M10 x 25mm

M10 x 25; 10.9

2шт.

3

150604A1

WASHER

6шт.

4

KHJ1820

BOLT,Hex Skt Hd

2шт.

5

165404A1

BOLT,Hex Skt, M10 x 20mm

2шт.

6

KHJ1629

PEDAL

1шт.

8

KRJ5864

CONTROL BLOCK

1шт.

See Page(s) 08-189-00

1шт.

9

KHJ2188

BRACKET

1шт.

10

KHJ2186

BRACKET

1шт.

11

150548A1

BOLT,High Strength, Hex, M10 x 20mm

M10 x 20; 10.9

2шт.

12

150604A1

WASHER

2шт.

13

KHJ2187

LEVER

1шт.

14

116497A1

HEADED PIN

1шт.

15

160372A1

PIN

1шт.

16

156653A1

TENSION SPRING

1шт.
