(08-187-00[01]) - FOOT CONTROL VALVE

Запчасти Case CX350 (08-187-00[01]) - FOOT CONTROL VALVE (08) - HYDRAULICS

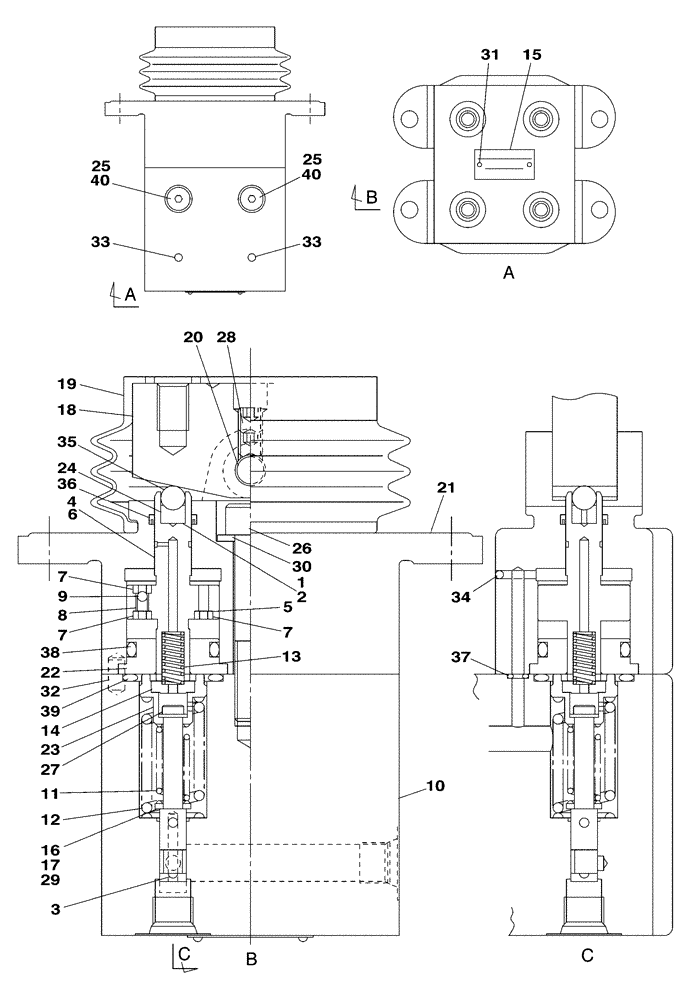

Схема запчастей Case CX350 - (08-187-00[01]) - FOOT CONTROL VALVE (08) - HYDRAULICS
9
18
21
31
6
7
27
22
14
15
36
28
12
5
1
13
19
17
40
32
24
10
7
33
25
39
38
20
2
3
40
30
11
26
29
23
34
33
16
8
25
7
4
37
35
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KNJ2557

CONTROL BLOCK

1шт.

Consists Of Ref. Numbers 1 To 40

1шт.

1

LJ00750

ORIFICE

4шт.

2

LJ00751

ORIFICE

4шт.

3

NSS

NOT SOLD SEPARAT

Spool

4шт.

4

NSS

NOT SOLD SEPARAT

Piston Ass.

4шт.

Consists Of Ref. Numbers 5 To 9

1шт.

5

NSS

NOT SOLD SEPARAT

Washer

1шт.

6

NSS

NOT SOLD SEPARAT

Piston

1шт.

7

NSS

NOT SOLD SEPARAT

Seat

3шт.

8

NSS

NOT SOLD SEPARAT

Spring

1шт.

9

NSS

NOT SOLD SEPARAT

Ball

1шт.

10

NSS

NOT SOLD SEPARAT

Body

1шт.

11

LG00345

COMPRESSION SPRING

4шт.

12

LG00346

COMPRESSION SPRING

4шт.

13

LG00347

COMPRESSION SPRING

4шт.

14

LG00348

COMPRESSION SPRING

4шт.

15

NSS

NOT SOLD SEPARAT

1шт.

16

LH00029

SHIM

4шт.

17

LH00255

SHIM

4шт.

18

LF00031

CAM

2шт.

19

LQ00025

BELLOWS

2шт.

20

LA00706

DOWEL

2шт.

21

NSS

NOT SOLD SEPARAT

Body

2шт.

22

LS00131

GUIDE

4шт.

23

LH00256

SLEEVE

4шт.

24

LS00132

HOLDER

4шт.

25

155510A1

PLUG

2шт.

26

862-10060

HEX SOC SCREW,M10 x 60mm, Cl 12.9

M10 x 60; 12.9

2шт.

27

156179A1

FLANGE BOLT

4шт.

28

878-1088

SET SCREW,Hex Skt, M8 x 8mm, Cup Pt

M8 x 8

4шт.

29

156178A1

WASHER

4шт.

31

NSS

NOT SOLD SEPARAT

Rivet

2шт.

32

837-5010

DOWEL,M5 x 10

4шт.

33

NSS

NOT SOLD SEPARAT

Ball

2шт.

34

NSS

NOT SOLD SEPARAT

Ball

4шт.

35

167013A1

BALL

4шт.

36

LE00782

PACKING

4шт.

37

154442A1

O-RING

4шт.

38

154502A1

O-RING

4шт.

39

154514A1

O-RING

4шт.

40

154455A1

O-RING

2шт.

30

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.
