(CX350) - CASE CRAWLER EXCAVATOR (EUROPE) (12/05-12/06)
/
(08) - HYDRAULICS
/

(08-123-00[01]) - HYDRAULIC CIRCUIT - PILOT - KAWASAKI

Запчасти Case CX350 (08-123-00[01]) - HYDRAULIC CIRCUIT - PILOT - KAWASAKI (08) - HYDRAULICS

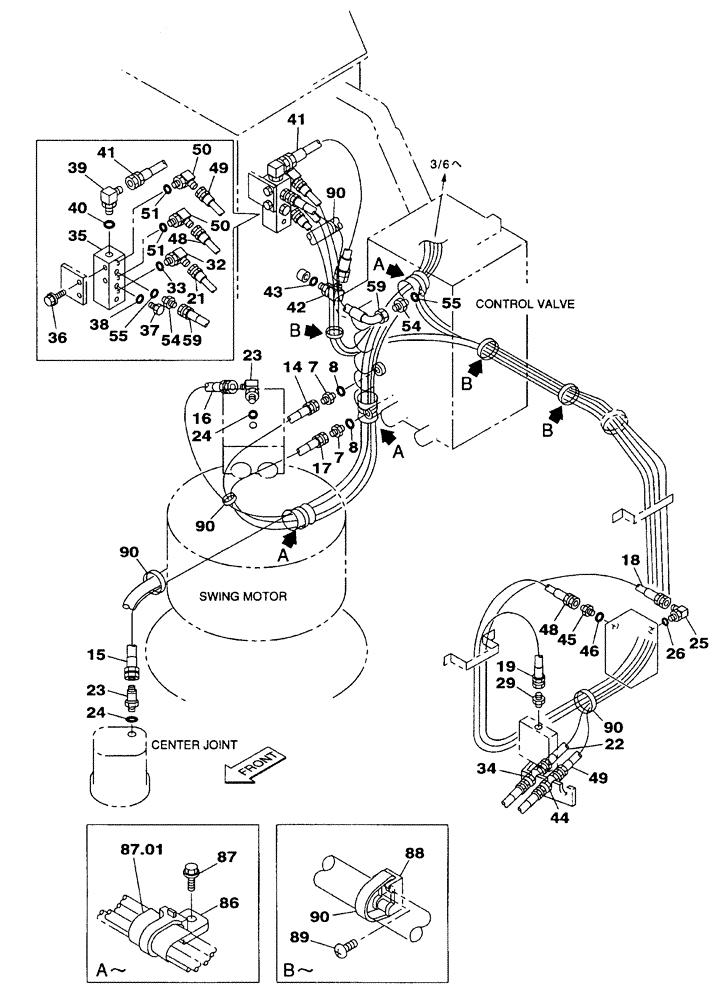

Схема запчастей Case CX350 - (08-123-00[01]) - HYDRAULIC CIRCUIT - PILOT - KAWASAKI (08) - HYDRAULICS
51
45
55
23
29
48
18
22
87.01
51
48
59
55
49
54
24
90
32
90
36
21
8
50
14
26
16
49
59
33
90
87
43
90
89
8
23
25
40
46
15
44
42
88
54
90
19
38
41
50
86
39
34
24
41
7
17
7
37
35

№

Артикул

Название

Примечание

Количество

7

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

2шт.

Consists Of Ref. Number 8

1шт.

8

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

14

161293A1

HOSE

3600 mm (141-3/4 in)

1шт.

15

162650A1

HOSE,3500.00 mm

1шт.

16

162649A1

HOSE,3100.00 mm

1шт.

17

164232A1

HOSE ASSY.

3150 mm (124-1/8 in)

1шт.

18

KTJ1786

HOSE

1шт.

19

KTJ1786

HOSE

1шт.

21

164115A1

HYDRAULIC HOSE

1шт.

22

162531A1

HOSE

1шт.

23

150933A1

ELBOW

2шт.

Consists Of Ref. Number 24

1шт.

24

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

25

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Consists Of Ref. Number 26

1шт.

26

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

29

KHJ1291

ORIFICE

1шт.

32

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

1шт.

Consists Of Ref. Number 33

1шт.

33

154475A1

O-RING

1шт.

34

162826A1

ADAPTER

1шт.

35

KNJ2574

MANIFOLD

1шт.

36

166350A1

BOLT

2шт.

37

159002A1

PLUG

2шт.

Consists Of Ref. Number 38

1шт.

38

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

39

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

Consists Of Ref. Number 40

1шт.

40

154487A1

O-RING

1шт.

41

KHJ1767

HYDRAULIC HOSE

1шт.

42

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

1шт.

Consists Of Ref. Number 43

1шт.

43

154487A1

O-RING

1шт.

44

162826A1

ADAPTER

1шт.

45

152747A1

ADAPTER

1шт.

Consists Of Ref. Number 46

1шт.

46

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

48

159063A1

HOSE

3800 mm (149-5/8 in)

1шт.

49

157971A1

HOSE

1шт.

50

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

2шт.

Consists Of Ref. Number 51

1шт.

51

154475A1

O-RING

1шт.

54

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

2шт.

Consists Of Ref. Number 55

1шт.

55

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

59

159013A1

HOSE ASSY.

1шт.

86

KHR2581

CLAMP

3шт.

87

KHJ1215

BOLT,Spcl

3шт.

87.01

NSS

NOT SOLD SEPARAT

Plate; Rubber

3шт.

88

150860A1

COLLAR

3шт.

89

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

90

150071A1

MOUNTING CLIP

380 mm

1шт.

REF

INSTRUCTION

Hydraulic; Circuit

1шт.

See Page(s) 08-085-00-01, 08-113-00-01, 08-137-00-01

1шт.
