Запчасти Case CX350 (08-103-00[01]) - HYDRAULIC CIRCUIT - PILOT - WITH VALVE, PRESSURE RELIEF (08) - HYDRAULICS

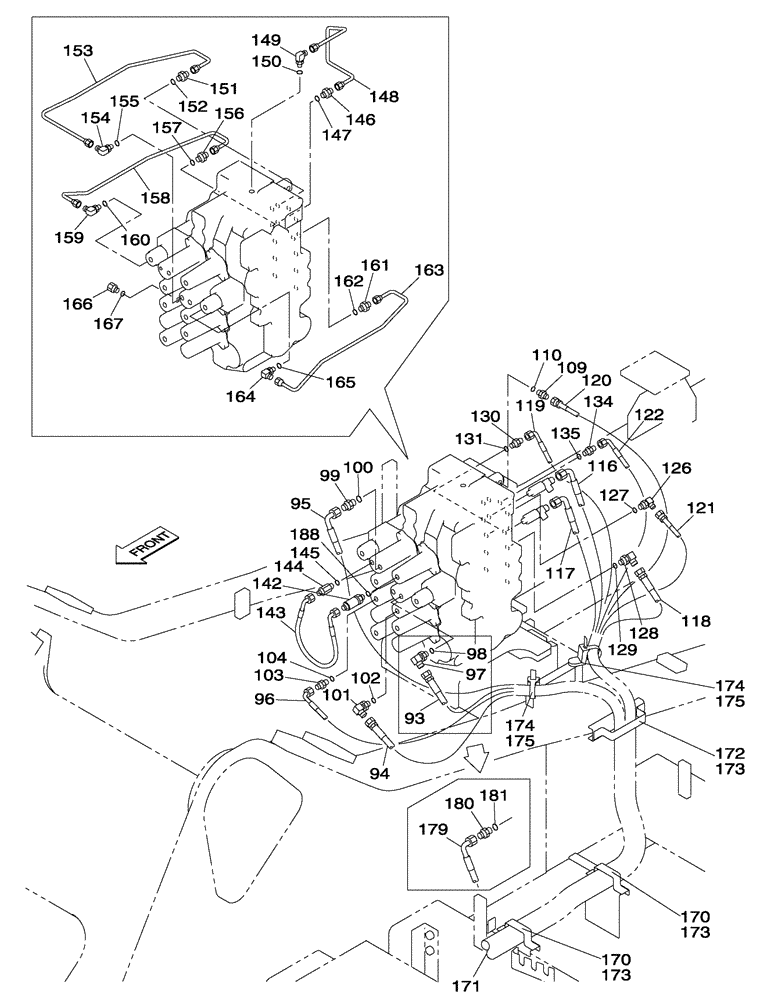

Схема запчастей Case CX350 - (08-103-00[01]) - HYDRAULIC CIRCUIT - PILOT - WITH VALVE, PRESSURE RELIEF (08) - HYDRAULICS
156
149
174
151
93
131
163
104
99
128
145
129
142
109
127
152
153
100
116
110
161
122
162
166
165
170
95
173
160
143
150
180
173
157
94
98
170
118
175
146
173
144
117
181
96
172
155
121
164
148
97
147
175
130
102
171
134
174
167
158
179
188
103
159
120
126
154
135
101
119

Артикул

Название

Примечание

Количество

93

157971A1

HOSE

1шт.

94

157972A1

HOSE ASSY.

2900 mm (114-1/4 in)

1шт.

95

KMJ1830

HOSE

1шт.

96

163359A1

HOSE ASSY.

1шт.

97

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

1шт.

Consists Of Ref. Number 98

1шт.

98

154475A1

O-RING

1шт.

99

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

1шт.

Consists Of Ref. Number 100

1шт.

100

154475A1

O-RING

1шт.

101

153559A1

ELBOW

1шт.

Consists Of Ref. Number 102

1шт.

102

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

103

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

Consists Of Ref. Number 104

1шт.

104

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

109

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

Consists Of Ref. Number 110

1шт.

110

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

116

161487A1

HOSE ASSY.

2800 mm (110-1/4 in)

1шт.

117

KMJ1830

HOSE

1шт.

118

157972A1

HOSE ASSY.

2900 mm (114-1/4 in)

1шт.

119

163359A1

HOSE ASSY.

1шт.

120

KAJ3508

HYDRAULIC HOSE

1шт.

121

152275A1

HOSE,63mm ID x 2900mm L

1шт.

122

162193A1

HOSE ASSY.

1шт.

126

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

Consists Of Ref. Number 127

1шт.

127

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

128

153559A1

ELBOW

1шт.

Consists Of Ref. Number 129

1шт.

129

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

130

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

Consists Of Ref. Number 131

1шт.

131

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

134

162366A1

ADAPTER

1шт.

Consists Of Ref. Number 135

1шт.

135

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

142

KHJ1399

VALVE, CUSHION

1шт.

See Page(s) 08-179-00

1шт.

142

163104A1

ADAPTER

1шт.

Consists Of Ref. Number 188

1шт.

143

161176A1

HOSE ASSY.

450 mm (17-3/4 in)

1шт.

144

162554A1

FITTING

1шт.

Consists Of Ref. Number 145

1шт.

145

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

146

KHJ1821

NIPPLE, LUBE

NIPPLE

1шт.

Consists Of Ref. Number 147

1шт.

147

154475A1

O-RING

1шт.

148

KRJ6097

TUBE ASSY.

1шт.

149

KHJ1391

COUPLING

1шт.

Consists Of Ref. Number 150

1шт.

150

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

151

KHJ1390

NIPPLE, LUBE

NIPPLE

1шт.

Consists Of Ref. Number 152

1шт.

152

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

153

KRJ6098

HYD TUBE,6 mm ID x 8 mm OD

1шт.

154

KHJ1391

COUPLING

1шт.

Consists Of Ref. Number 155

1шт.

155

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

156

KHJ1390

NIPPLE, LUBE

NIPPLE

1шт.

Consists Of Ref. Number 157

1шт.

157

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

158

KRJ6099

HYD TUBE,6 mm ID x 8 mm OD

1шт.

159

KHJ1391

COUPLING

1шт.

Consists Of Ref. Number 160

1шт.

160

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

161

KHJ1390

NIPPLE, LUBE

NIPPLE

1шт.

Consists Of Ref. Number 162

1шт.

162

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

163

KRJ6099

HYD TUBE,6 mm ID x 8 mm OD

1шт.

164

KHJ1391

COUPLING

1шт.

Consists Of Ref. Number 165

1шт.

165

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

166

KHJ11450

ADAPTER

1шт.

Consists Of Ref. Number 167

1шт.

167

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

170

161095A1

CLAMP

2шт.

171

REF

INSTRUCTION

1шт.

See Page(s) 08-093-00

1шт.

Circuit Hydraulic

1шт.

172

KHJ1906

CLAMP

1шт.

173

166350A1

BOLT

6шт.

174

KHR2581

CLAMP

2шт.

175

KHJ1215

BOLT,Spcl

2шт.

179

161487A1

HOSE ASSY.

2800 mm (110-1/4 in)

1шт.

180

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

1шт.

Consists Of Ref. Number 181

1шт.

181

154475A1

O-RING

1шт.

188

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

Выбрано товаров: 90
