Запчасти Case CX350 (08-085-00[01]) - HYDRAULIC CIRCUIT - PILOT (08) - HYDRAULICS

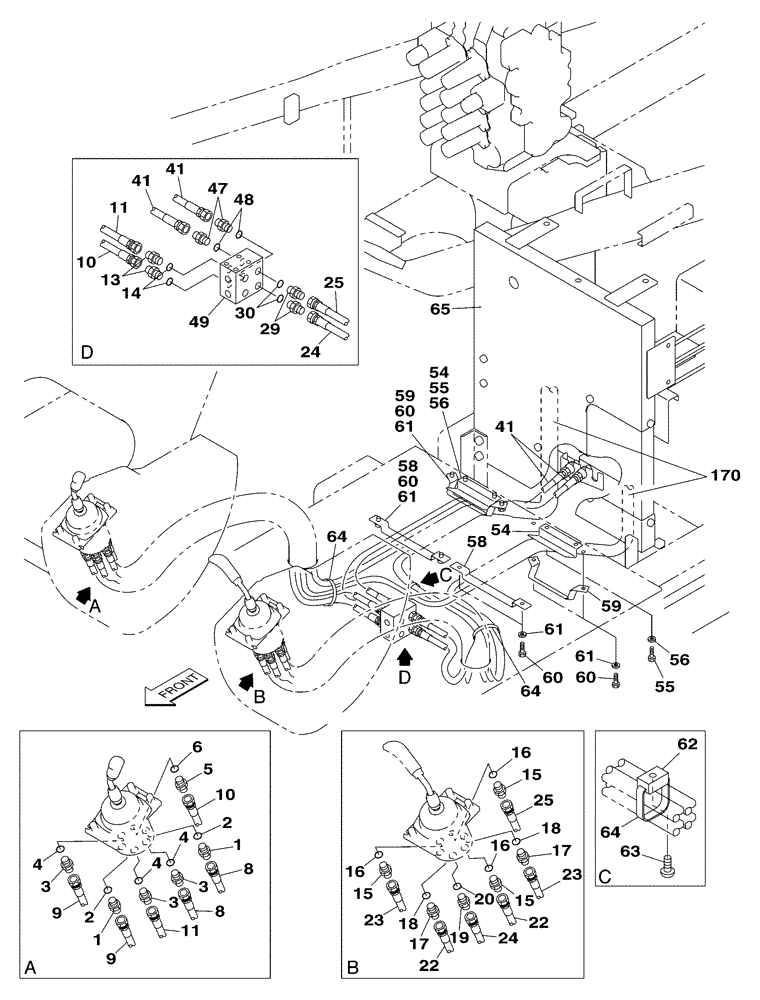

Схема запчастей Case CX350 - (08-085-00[01]) - HYDRAULIC CIRCUIT - PILOT (08) - HYDRAULICS
11
23
13
60
11
64
22
2
41
10
23
16
16
24
58
59
64
56
2
55
15
29
55
54
15
19
58
48
47
1
41
20
6
24
5
16
4
3
22
3
17
30
59
8
41
61
17
18
8
25
25
54
18
49
4
170
60
14
61
61
9
65
62
63
15
56
1
60
60
61
4
9
3
10
64

№

Артикул

Название

Примечание

Количество

1

KHJ1402

ADAPTER

2шт.

Consists Of Ref. Number 2

1шт.

2

154475A1

O-RING

2шт.

3

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

3шт.

Consists Of Ref. Number 4

1шт.

4

154475A1

O-RING

3шт.

5

161842A1

ADAPTER,3/8" - 19 NPT x 1/4" - 19 ORB

3шт.

Consists Of Ref. Number 6

1шт.

6

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

8

KRJ4336

HYDRAULIC HOSE,9.50 mm ID x 2200.00 mm

2шт.

9

168025A1

HYDRAULIC HOSE,9.50 mm ID x 1950.00 mm

2шт.

10

159214A1

HYDRAULIC HOSE

1200 mm (47-1/4 in)

1шт.

11

159213A1

HYDRAULIC HOSE

1150 mm (45-3/8 in)

1шт.

13

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

2шт.

Consists Of Ref. Number 14

1шт.

14

154475A1

O-RING

2шт.

15

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

3шт.

Consists Of Ref. Number 16

1шт.

16

154475A1

O-RING

3шт.

17

KHJ1402

ADAPTER

2шт.

Consists Of Ref. Number 18

1шт.

18

154475A1

O-RING

2шт.

19

161842A1

ADAPTER,3/8" - 19 NPT x 1/4" - 19 ORB

1шт.

Consists Of Ref. Number 20

1шт.

20

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

22

KHJ1345

HYDRAULIC HOSE,9.52 mm ID x 2150.00 mm

2шт.

23

168025A1

HYDRAULIC HOSE,9.50 mm ID x 1950.00 mm

2шт.

24

159214A1

HYDRAULIC HOSE

1200 mm (47-1/4 in)

1шт.

25

159213A1

HYDRAULIC HOSE

1150 mm (45-3/8 in)

1шт.

29

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

2шт.

Consists Of Ref. Number 30

1шт.

30

154475A1

O-RING

2шт.

41

152751A1

HOSE,95.00 mm ID x 1000.00 mm

2шт.

47

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

2шт.

Consists Of Ref. Number 48

1шт.

48

154475A1

O-RING

2шт.

49

KRJ5903

MANIFOLD

1шт.

54

KHJ1397

SUPPORT

2шт.

55

627-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 10.9, Full Thd

4шт.

56

153081A1

WASHER

4шт.

58

KHJ1393

CLAMP

2шт.

59

KHJ1396

CLAMP

2шт.

60

627-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 10.9, Full Thd

4шт.

61

153081A1

WASHER

4шт.

62

150860A1

COLLAR

1шт.

63

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

64

150071A1

MOUNTING CLIP

380 mm

1шт.

65

KTJ2107

BRACKET

1шт.

See Page(s) 08-089-00, 08-093-00

1шт.

CX330LC, NLC, CX350

1шт.

65

KSJ3044

SUPPORT

1шт.

CX330LR

1шт.

See Page(s) 08-089-00, 08-093-01

1шт.

170

REF

INSTRUCTION

1шт.

See Page(s) 08-089-00, 08-093-01

1шт.

Выбрано товаров: 55
