(08-057-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (2.20 M)

Запчасти Case CX350 (08-057-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (2.20 M) (08) - HYDRAULICS

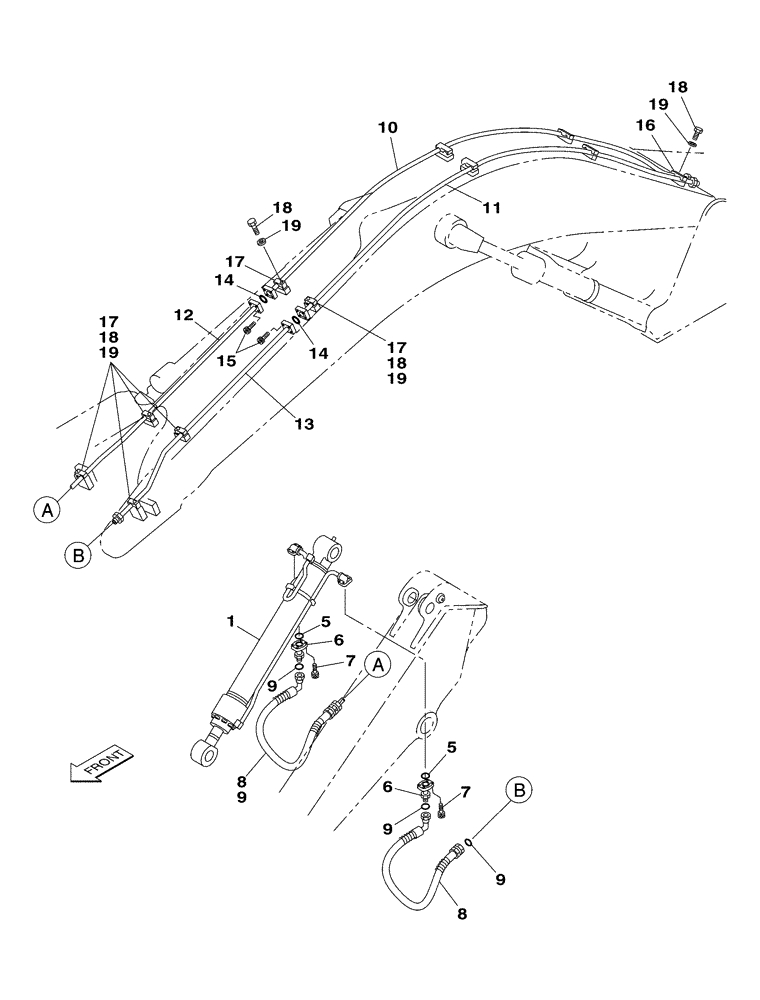

Схема запчастей Case CX350 - (08-057-00[01]) - HYDRAULIC CIRCUIT - BUCKET CYLINDER - DIPPER (2.20 M) (08) - HYDRAULICS
17
14
19
9
6
1
8
19
12
18
11
17
18
10
8
9
5
19
14
9
15
16
9
7
18
13
7
19
18
5
17
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSV1396

BUCKET CYLINDER

1шт.

See Page(s) 08-215-00, 09-119-00

1шт.

5

154548A1

O-RING

2шт.

6

KHV0481

TUBE ASSY.

2шт.

7

862-10040

HEX SOC SCREW,M10 x 40mm, Cl 12.9

8шт.

8

KSV1545

HYDRAULIC HOSE,1700.00 mm

2шт.

9

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

10

KSV1357

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

11

KSV1356

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

12

KSV1358

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

13

KSV1359

TUBE ASSY.,26 mm ID x 34 mm OD

1шт.

14

154548A1

O-RING

2шт.

15

862-10045

HEX SOC SCREW,M10 x 45mm, Cl 12.9

8шт.

16

162595A1

CLAMP

1шт.

17

150777A1

COLLAR

6шт.

18

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

7шт.

19

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

7шт.
