(09-300-00[01]) - BUCKET LINKAGE, STANDARD

Запчасти Case CX330 (09-300-00[01]) - BUCKET LINKAGE, STANDARD (09) - CHASSIS

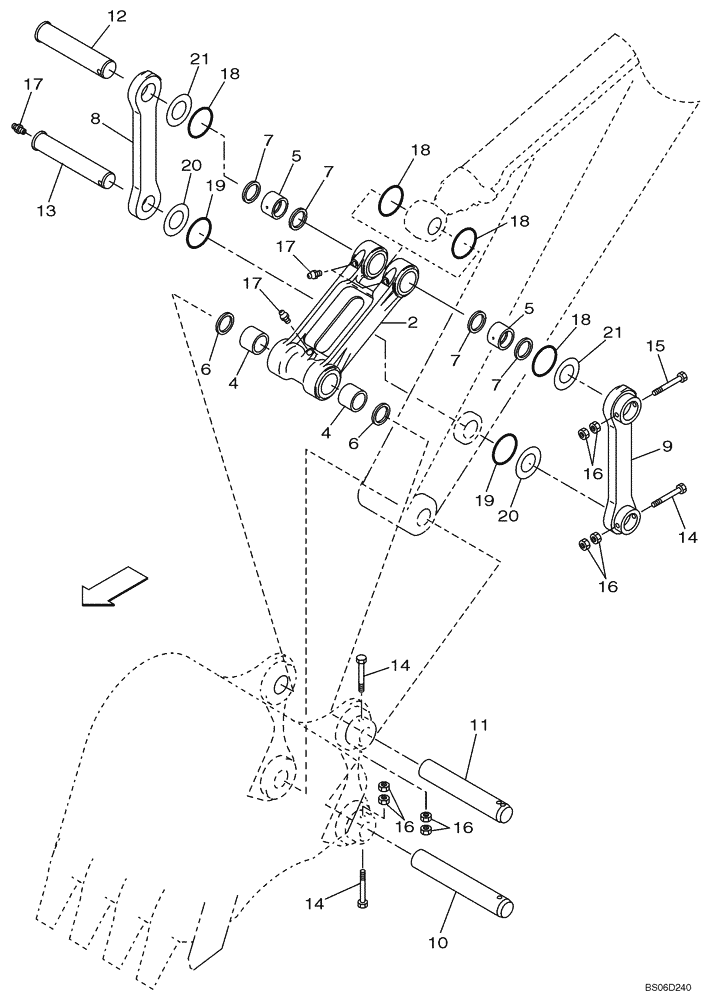

Схема запчастей Case CX330 - (09-300-00[01]) - BUCKET LINKAGE, STANDARD (09) - CHASSIS
7
20
7
16
2
5
20
12
13
19
7
11
19
15
10
14
16
14
16
14
17
4
18
18
18
5
21
7
17
4
16
21
18
8
9
6
17
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSV1936

LINK CONROD

Incl. 2, 4, 5

1шт.

2

NSS

NOT SOLD SEPARAT

Link

1шт.

4

KSV1412

BUSHING

2шт.

5

KSV1310

BUSHING

(Replaced KSV1411)

2шт.

6

159648A1

SEAL,90mm ID x 105mm OD x 5mm Thk

2шт.

7

163001A1

DUST CAP

4шт.

8

KSV1319

LINKAGE YOKE

1шт.

9

KSV1320

LINKAGE YOKE

1шт.

10

KSV1419

PIN

1шт.

11

KSV1420

PIN

1шт.

12

KSV1338

PIN

1шт.

13

KSV1339

PIN

1шт.

14

514-1404

BOLT,Hex, M24 x 2 x 190mm, Cl 10.9

3шт.

15

827-24200

BOLT,Hex, M24 x 3 x 200mm, Cl 10.9

1шт.

16

829-13424

NUT,M24 x 2, Cl 10

8шт.

17

153630A1

LUBE NIPPLE

4шт.

18

153689A1

O-RING

4шт.

19

153689A1

O-RING

2шт.

20

KRP1200

SHIM

1шт.

21

KSP0827

SHIM,1.2mm Thk

1шт.
