(09-021-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT

Запчасти Case CX330 (09-021-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT (09) - CHASSIS

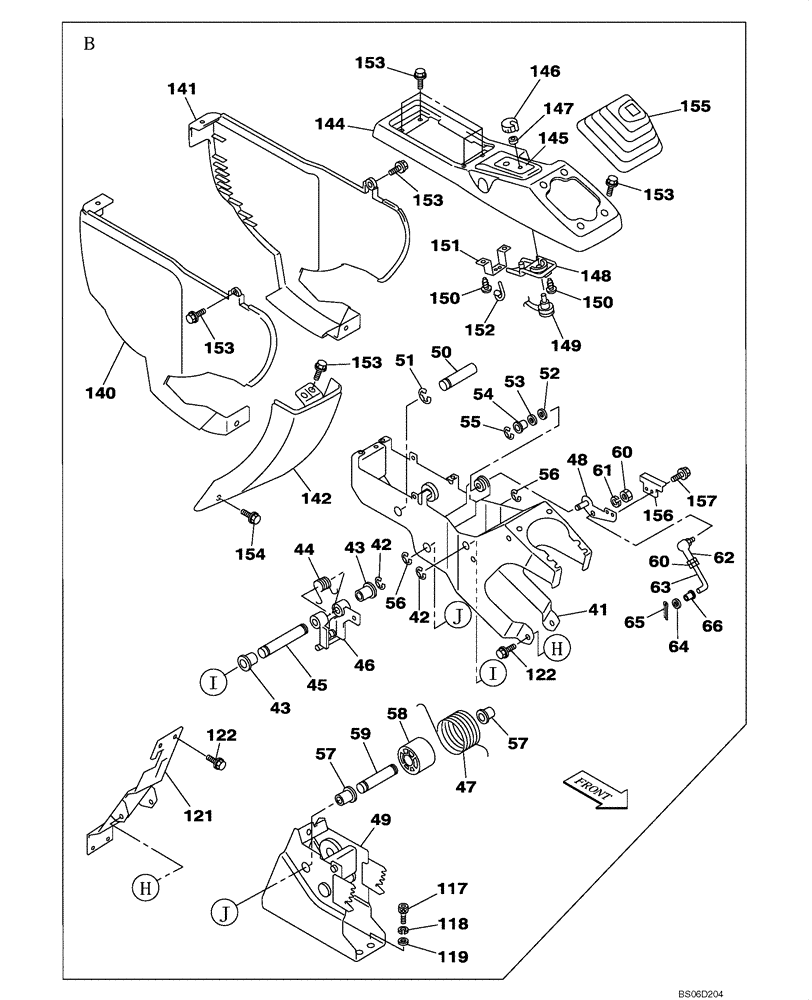

Схема запчастей Case CX330 - (09-021-00[01]) - OPERATORS COMPARTMENT - HAND CONTROL ARM, RIGHT (09) - CHASSIS
118
122
47
153
153
156
149
153
155
122
41
150
145
142
141
56
55
50
57
45
61
66
148
51
60
154
150
42
58
151
64
119
147
56
49
46
121
42
48
153
65
63
117
59
57
52
157
144
43
60
146
43
53
140
44
62
153
54
152
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

41

KHN2248

FRAME

1шт.

42

KHN2270

LOCKING RING

2шт.

43

KHN2249

BUSHING

2шт.

44

KHN2340

SPRING

1шт.

45

KHN2250

PIN

1шт.

46

KHN2275

TRIGGER

1шт.

47

KHN2277

SPRING

1шт.

48

KHN2273

LEVER

1шт.

49

KHN2246

FRAME

1шт.

50

KHN2266

PIN

1шт.

51

KHN2397

LOCKING RING

1шт.

52

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

53

157560A1

WAVE WASHER

1шт.

54

KHN2279

BUSHING

1шт.

55

KHN2269

LOCKING RING

1шт.

56

KHN2272

LOCKING RING

2шт.

57

KHN2261

BUSHING

2шт.

58

KHN2401

SPACER

1шт.

59

KHN2259

PIN

1шт.

60

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

61

892-11006

LOCK WASHER,M6

1шт.

62

150054A1

BALL JOINT

1шт.

63

KHN2260

THREADED ROD

1шт.

64

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

65

733-1616

COTTER PIN,M1.6 x 16

1шт.

66

KHN2251

BUSHING

1шт.

117

KHJ1641

BOLT,Hex Skt Hd

M10

4шт.

118

892-11010

LOCK WASHER,M10

4шт.

119

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

121

KHN2274

BRACKET

1шт.

122

166350A1

BOLT

M8 x 20

4шт.

140

KHN3580

PADDING

1шт.

141

KHN3581

PADDING

1шт.

142

KHN3575

PADDING

1шт.

144

KHN3571

COVER

1шт.

145

KHR2754

DECAL

1шт.

146

KHR2750

KNOB

1шт.

147

KHR2741

PACKING

1шт.

148

KHR2951

COVER

1шт.

149

KHR2751

SWITCH

THROTTLE VOLUME

1шт.

150

161856A1

SCREW,M4 x 1.41

M4 x 1.41

3шт.

151

KHR2955

BRACKET

1шт.

152

150067A1

MOUNTING CLIP

1шт.

153

KHN2132

BOLT,Hex Flg Hd, M6 x 16

M6 x 16

14шт.

154

KHN2367

BOLT

M6 x 25

2шт.

155

KHN3585

BELLOWS

1шт.

156

KHN3584

BRACKET, SUPPORTING

1шт.

157

KHN2131

BOLT

M6 x 12

2шт.
